軟板在可穿戴設備里，怎樣實現極致輕薄與高可靠性的平衡？

文章來源：作者：查看手機網址

掃一掃！

掃一掃!

人氣：1002發布日期：2025-04-16 10:04【大中小】

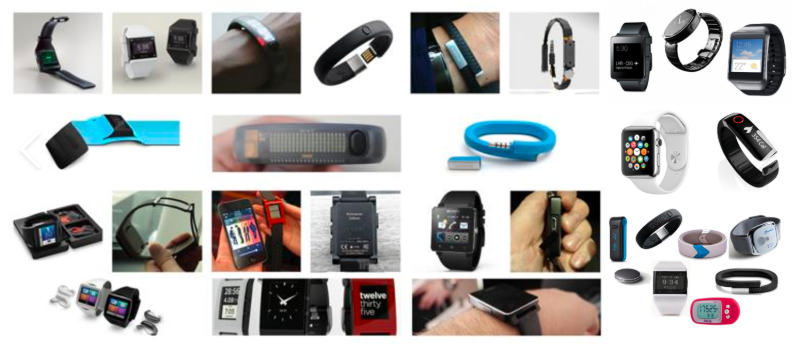

在科技飛速發展的當下，可穿戴設備已然成為人們生活中的得力助手，從監測健康數據的智能手環，到功能多樣的智能手表，再到新興的智能服飾，它們正悄然改變著我們的生活方式。而在這些小巧便攜的設備內部，軟板，即柔性線路板（FPC），扮演著舉足輕重的角色。它以輕薄與可彎折的特性，完美適配可穿戴設備的緊湊空間與不規則結構，然而，如何在實現極致輕薄的同時確保高可靠性，成為了軟板在可穿戴設備應用中的關鍵課題。?

材料選擇：輕薄與堅韌的博弈?

軟板厚度通常僅在 0.03 - 0.2mm，為可穿戴設備節省大量空間。為維持輕薄優勢，常選用聚酰亞胺（PI）薄膜作為基材，其具有出色柔韌性，能滿足多次彎折需求。但在保證輕薄的同時，要兼顧可靠性，需考量材料的機械強度、耐熱性、電氣絕緣性等。例如，在高溫環境下，普通 PI 薄膜可能出現性能衰退，影響軟板可靠性，此時就需采用經過特殊處理或改性的 PI 材料，像填充納米粒子的 PI 復合材料，在不顯著增加厚度的前提下，大幅提升材料的熱穩定性與機械強度，保障軟板在復雜環境下穩定工作。?

FPC電路設計：精簡與高效的融合?

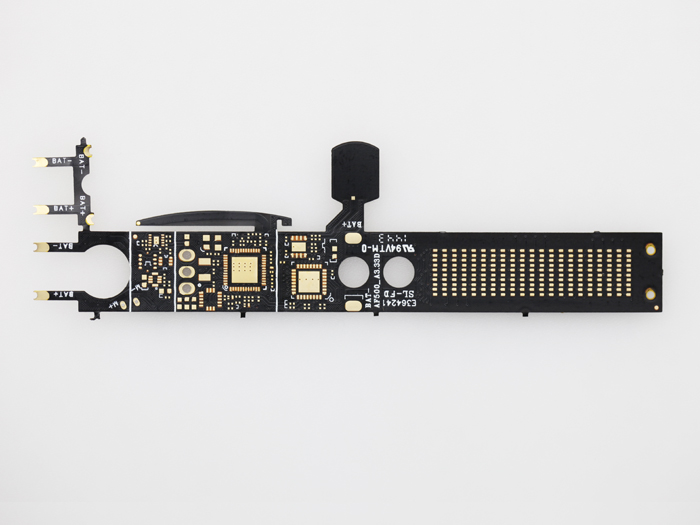

為達成輕薄目標，電路設計需追求高度集成化與布線的精細化。運用先進的電子設計自動化（EDA）軟件，對電路進行優化布局，減少不必要的線路連接，將功能模塊緊密集成。例如，在智能手表的軟板設計中，把心率傳感器、運動加速度傳感器等數據采集模塊與主控芯片的連接線路，通過多層布線技術，巧妙規劃在有限的軟板空間內，縮短信號傳輸路徑，降低信號干擾風險，提升傳輸效率與可靠性。同時，采用微小化的電子元器件，如 0201、01005 封裝的電阻、電容等，進一步減小軟板面積與厚度，實現輕薄與高性能的平衡。?

制造工藝：精準與穩定的保障?

柔性電路板制造工藝對軟板在可穿戴設備中的輕薄與可靠性影響深遠。在覆蓋層制作環節，選擇合適材料與工藝尤為重要。覆蓋膜可保護導電線路，但傳統覆蓋膜厚度可能增加軟板整體厚度。此時，超薄覆蓋膜或柔性阻焊油墨成為優選。柔性阻焊油墨通過絲網印刷或噴涂工藝涂覆，厚度更薄，且能提供良好的電氣絕緣與機械保護。在焊接工藝上，采用高精度的回流焊、激光焊接等技術，精準控制焊接溫度與時間，確保電子元器件與軟板連接牢固，減少虛焊、短路等焊接缺陷，提升軟板在長期使用中的可靠性，即便在設備頻繁彎折、震動環境下，也能維持穩定的電氣連接。?

軟板測試驗證：嚴苛與全面的把關?

為確保軟板在可穿戴設備中同時具備輕薄與高可靠性，嚴格的測試驗證必不可少。進行動態彎折測試，模擬可穿戴設備日常使用中的彎折場景，測試軟板在不同彎折半徑、彎折次數下的性能變化，確保其在長期彎折后，線路不出現斷裂、信號傳輸不受影響。開展高低溫循環測試，檢驗軟板在極端溫度環境下的穩定性，因為可穿戴設備可能在寒冷戶外或炎熱室內使用，只有通過此類測試，才能保證軟板在各種溫度條件下正常工作。還有濕熱老化測試，評估軟板在高濕度環境中的可靠性，防止因濕氣侵蝕導致線路腐蝕、短路等問題。通過這些全面且嚴苛的測試，篩選出性能優異的軟板，為可穿戴設備的穩定運行筑牢根基。?

總之，軟板在可穿戴設備里實現極致輕薄與高可靠性的平衡，需從材料選擇、電路設計、制造工藝以及測試驗證等多方面協同發力，不斷探索創新，方能滿足可穿戴設備日益增長的性能需求，為用戶帶來更優質、可靠的使用體驗。?

ps:部分圖片來源于網絡，如有侵權，請聯系我們刪除
