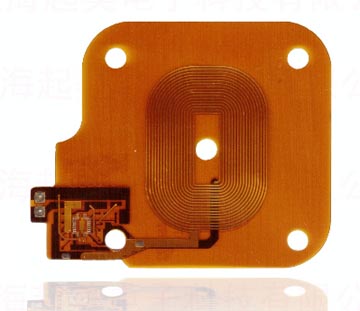

手機無線充軟板之FPC電路板的制造過程

文章來源：作者：查看手機網址

掃一掃！

掃一掃!

人氣：3797發布日期：2021-01-08 04:20【大中小】

手機無線充軟板的生產過程基本上類似于剛性板的生產過程。對于某些操作，層壓板的柔性需要有不同的裝置和完全不同的處理方法。大多數FPC采用負性的方法。然而，在柔性層壓板的機械加工和同軸的處理過程中產生了一些困難，一個主要的問題就是基材的處理。柔性材料是不同寬度的卷材，因此在蝕刻期間，柔性層壓板的傳送需要使用剛性托架。

在生產過程中，柔性電路板的處理和清洗比處理剛性板更重要(Lexin ，1993) 。不正確的清洗或違反規程的操作可能導致之后產品制造中的失敗，這是由于FPC所使用材料的敏感性決定的，在制造過程中柔性印制電路扮演著重要的角色。基板受到烘蠟、層壓和電鍍等機械壓力的影響，銅箔也易受敲擊聲、凹痕的影響，而延長部分確保了最大的柔韌性。銅箔的機械損傷或加工硬化將減少電路的柔韌壽命。

在制造期間，典型的柔性單面電路最少要清洗三次，然而，多基板由于它的復雜性則需要清洗3 -6 次。相比而言，剛性多層印制電路板可能需要同樣數量的清洗次數，但是清洗的程序不同，清洗柔性材料時需要更加小心。即使是受到清洗過程中極輕的壓力，柔性材料的空間穩定性也會受到影響，并且會在z或y 方向導致面板拉長，這取決于壓力的偏向。柔性印制電路板的化學清洗要注意環保。清洗過程包括堿性染浴、徹底的漂洗、微蝕刻和最后的清洗。薄膜材料的受損經常發生在面板上架過程中，在池中攪動時、從池中移除架子或沒有搭架子時，以及在清池中表面張力的破壞。

ps:部分圖片來源于網絡，如有侵權，請聯系我們刪除
