在智能設備追求輕薄化、集成化的趨勢下，側鍵指紋軟板作為融合指紋識別功能與便捷操作體驗的關鍵部件，被廣泛應用于手機、平板電腦等電子產品中。然而，其獨特的設計與功能要求，也給生產工藝帶來了諸多挑戰。??

尺寸精度與細微線路制作是側鍵指紋軟板生產面臨的首要難題。為適配設備的緊湊外觀設計，側鍵指紋軟板往往尺寸小巧，這就要求在生產過程中對線路精度嚴格把控。例如，線路寬度和間距可能需要達到微米級甚至亞微米級，普通的印刷電路板制作工藝難以企及。制作如此細微的線路，需要高精度的光刻設備與先進的蝕刻工藝。光刻過程中，哪怕是微小的光線偏差、光刻膠涂布不均，都會導致線路圖案變形或短路，影響指紋識別模塊的正常工作。蝕刻環節同樣關鍵，蝕刻速率的穩定性、蝕刻液的均勻性，稍有差池就可能造成線路過蝕或殘留，進而影響軟板的電氣性能與可靠性。?

材料選擇與貼合工藝也不容小覷。

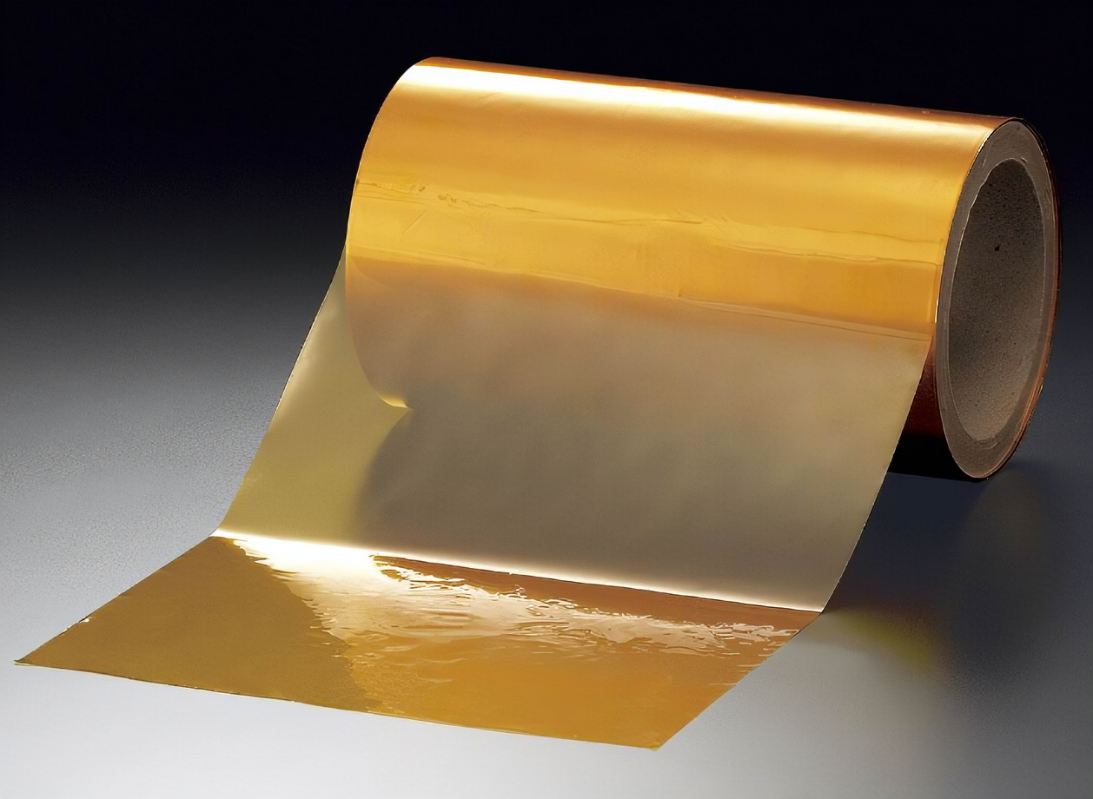

側鍵指紋軟板需要在彎折、扭曲等復雜機械應力環境下穩定工作，因此對基材的柔韌性、耐疲勞性要求極高。常用的聚酰亞胺（PI）薄膜雖具備良好的絕緣性與柔韌性，但在高溫高濕環境下，其尺寸穩定性會受到影響，可能導致軟板變形，影響指紋識別的準確性。同時，為實現信號屏蔽、增強結構強度等功能，軟板上常需貼合多種不同材料，如金屬屏蔽層、補強板等。這些材料與 PI 薄膜的熱膨脹系數往往存在差異，在生產過程中的熱壓貼合環節，由于溫度、壓力控制不當，極易產生內部應力，引發分層、翹曲等問題。此外，不同材料間的貼合牢固度也至關重要，若貼合不牢，在設備日常使用中，軟板各層材料可能出現分離，導致電路故障。?

指紋識別區域的特殊工藝處理是側鍵指紋軟板生產的又一難點。該區域需與手指頻繁接觸，既要保證指紋識別的高靈敏度與準確性，又要具備良好的耐磨性與耐腐蝕性。

側鍵指紋FPC為實現高靈敏度，在識別區域的線路設計與制作上，需采用特殊的導電材料與精細的線路布局，以確保微弱的指紋感應信號能夠穩定傳輸。而在耐磨性與耐腐蝕性方面，除了選擇合適的表面防護材料，還需進行特殊的表面處理工藝，如化學鍍、電鍍等。但這些處理過程對工藝參數的控制極為嚴格，稍有偏差就可能影響指紋識別性能，或是導致防護層厚度不均、附著力不足，在長期使用后出現磨損、腐蝕現象，降低軟板的使用壽命。?

與其他部件的連接與集成工藝同樣充滿挑戰。側鍵指紋軟板需要與主板等其他部件進行可靠連接，目前常見的連接方式有焊接、連接器連接等。焊接過程中，焊接溫度、時間、焊接點的大小與形狀等因素，都會影響連接的可靠性與電氣性能。例如，焊接溫度過高可能損壞軟板線路，溫度過低則會導致焊接不牢；焊接點過大可能引發短路，過小則會增加接觸電阻。連接器連接雖操作相對簡便，但對連接器的選型、安裝精度要求較高，若連接器與軟板接口不匹配，或是安裝過程中出現偏移，同樣會影響信號傳輸質量，甚至導致接觸不良，使指紋識別功能失效。?

FPC廠側鍵指紋軟板的生產工藝難點眾多，從細微線路制作、材料貼合，到指紋識別區域處理、部件連接集成，每一個環節都需要精密的工藝控制與先進的技術支持。只有攻克這些難點，才能確保側鍵指紋軟板在智能設備中穩定、高效地發揮作用，為用戶帶來優質的指紋識別體驗。
