指紋模塊FPC如果返修，需要注意哪些問題？

文章來源：作者：查看手機網址

掃一掃！

掃一掃!

人氣：1616發布日期：2024-12-26 10:27【大中小】

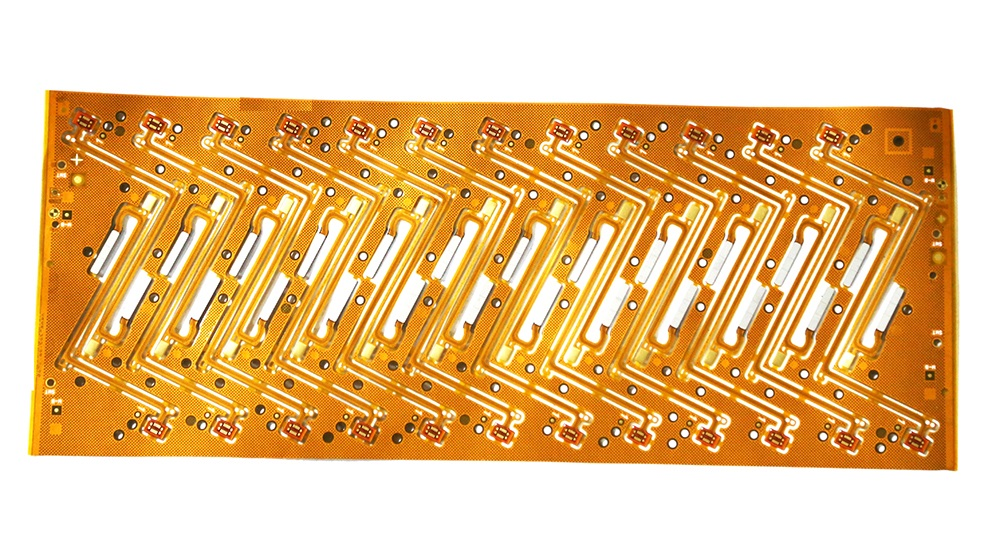

指紋模板FPC偶爾會進行返修，返修也是一個相當重要的環節，一旦出現細微的差錯，可能直接導致電路板報廢無法使用。今天就為您帶來指紋模塊軟板返修的要求具體都有哪幾點！一起來看看吧！

烘烤要求

1、所有的軟板存儲條件進行烘烤除濕處理。

2、如果返修過程需要加熱到110℃以上，根據產的潮濕敏感等級和存儲條件進行烘烤去濕處理。

3、對返修后需要再利用的潮濕敏感產品，如果采用熱風回流、紅外等通過產品封裝體加熱焊點的返修工藝，必須根據產品的潮濕敏感等級和存儲條件進行烘烤去濕處理。對于采用手工鉻鐵加熱焊點的返修工藝，在加熱過程得到控制的前提下，可以不用進行預烘烤處理。

指紋模板軟板存儲環境要求

烘烤后的潮濕敏感產品、指紋模塊FPC以及待更換的拆封新產品，一旦存儲條件超過期限，需要重新烘烤處理。

返修加熱次數的要求

組件允許的返修加熱累計不超過4次；新產品允許的返修加熱次數不超過5次；上拆下的再利用產品允許的返修加熱次數不超過3次。

靜電防護：FPC 中的電子元件對靜電極為敏感，返修過程中必須全程做好靜電防護措施，操作人員要佩戴防靜電手環，工作臺上鋪設防靜電墊，確保靜電不會擊穿敏感元件，損壞指紋模塊。

材料特性考量：指紋模塊 FPC 通常采用柔性材料，在返修加熱、彎折等操作時，要嚴格依據材料的耐溫、耐彎折特性參數來執行。例如，控制熱風槍溫度不能過高，防止材料軟化變形甚至燒毀，彎折角度也不宜過大，避免導線斷裂。

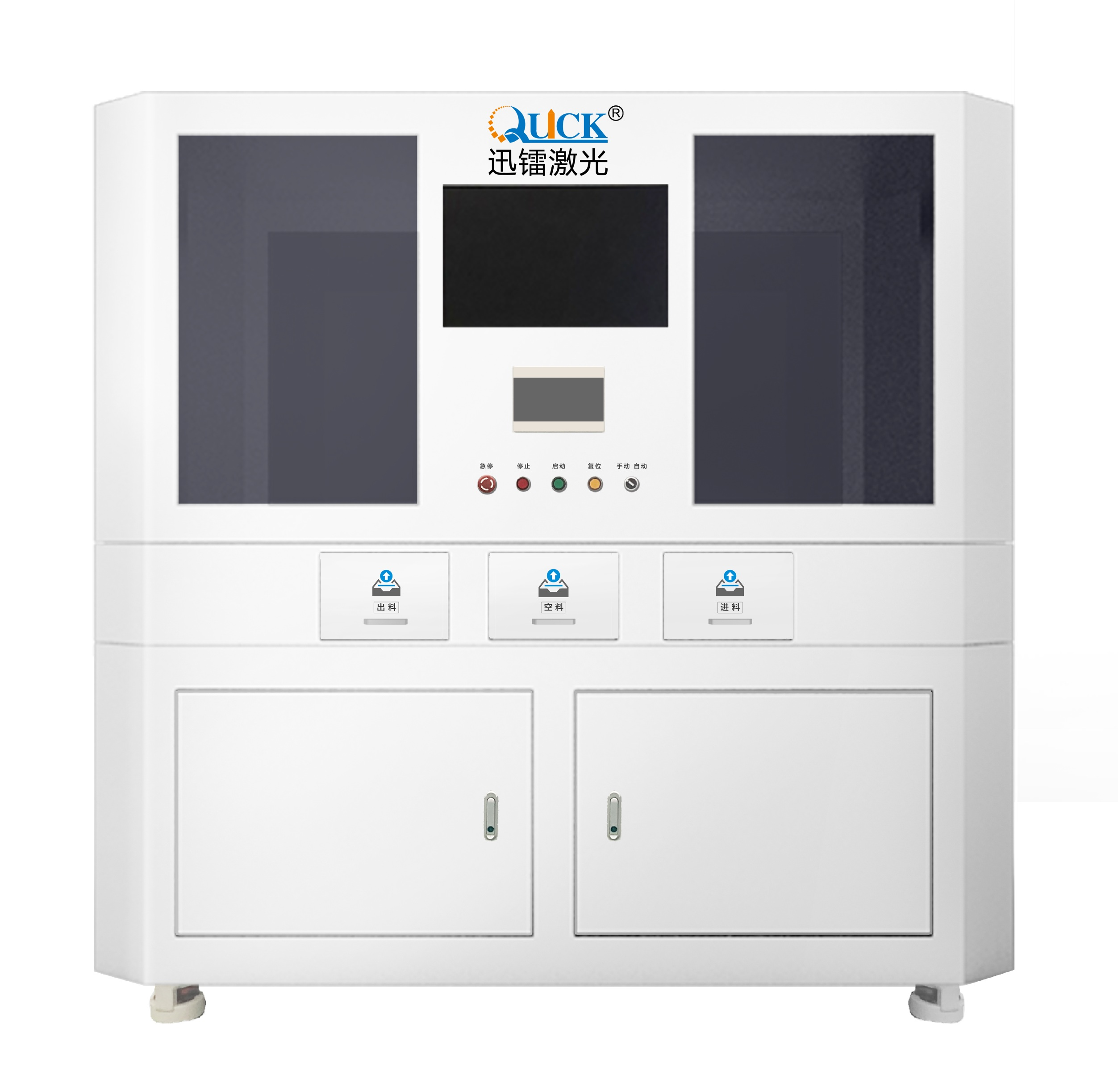

微觀連接點處理：指紋模塊與 FPC 之間的連接焊點往往微小且精密，返修焊接時，需選用合適的細尖烙鐵頭或精密焊接設備，如激光焊接機，精準控制焊接時間與焊錫量，防止虛焊、連焊等問題，確保連接可靠，信號傳輸正常。

軟板清潔環節把控：返修后，務必對 FPC 及指紋模塊進行徹底清潔，去除殘留的焊錫渣、助焊劑等雜質，避免其腐蝕線路或影響后續使用性能?？刹捎脤Ｓ玫碾娮忧逑磩┖蛙浢⑤p輕刷洗，隨后用無水酒精擦干。

檢測與校準：完成返修后，不能直接投入使用，要通過專業檢測設備對指紋模塊的識別功能、信號傳輸質量等進行全面檢測，必要時還需依據產品標準進行校準，保證返修后的指紋模塊 FPC 能精準、穩定地工作，達到原有性能指標。
