指紋模塊 FPC：精準識別，安全無憂

文章來源：作者：查看手機網址

掃一掃！

掃一掃!

人氣：1522發布日期：2024-11-12 09:03【大中小】

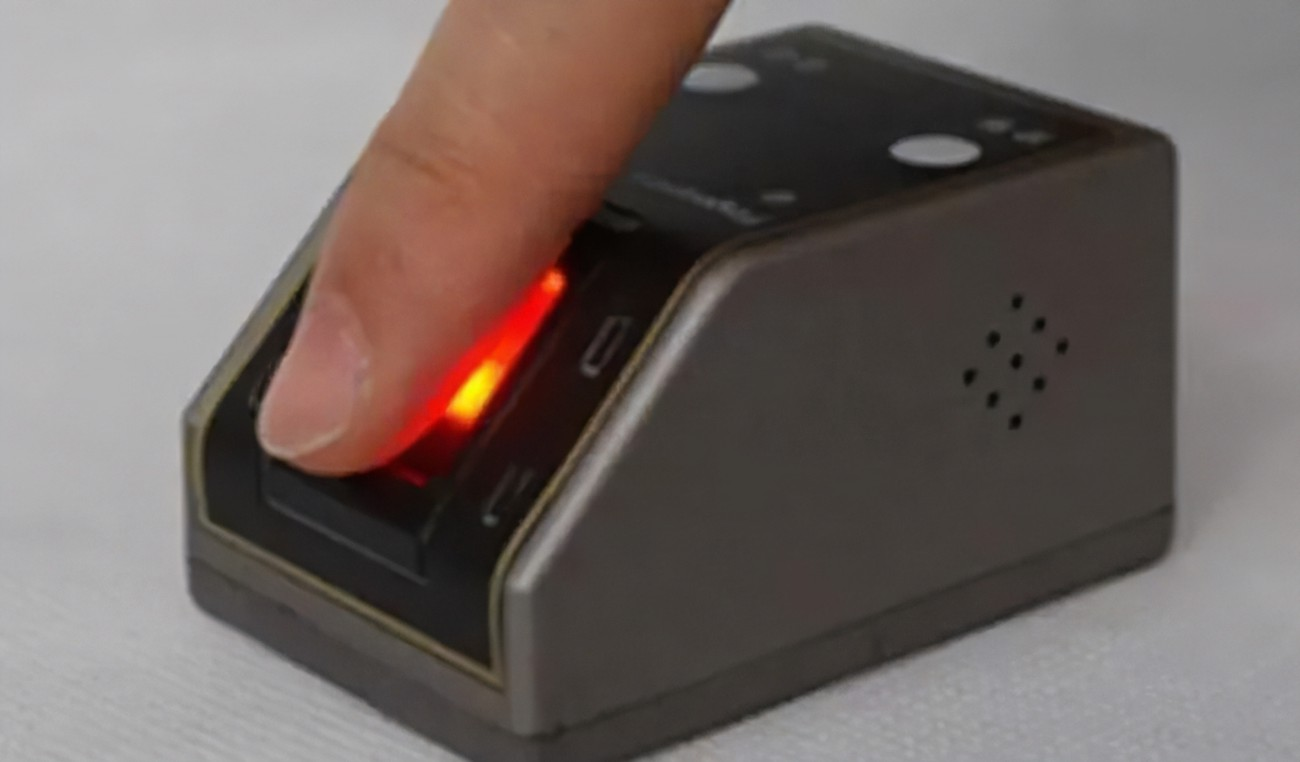

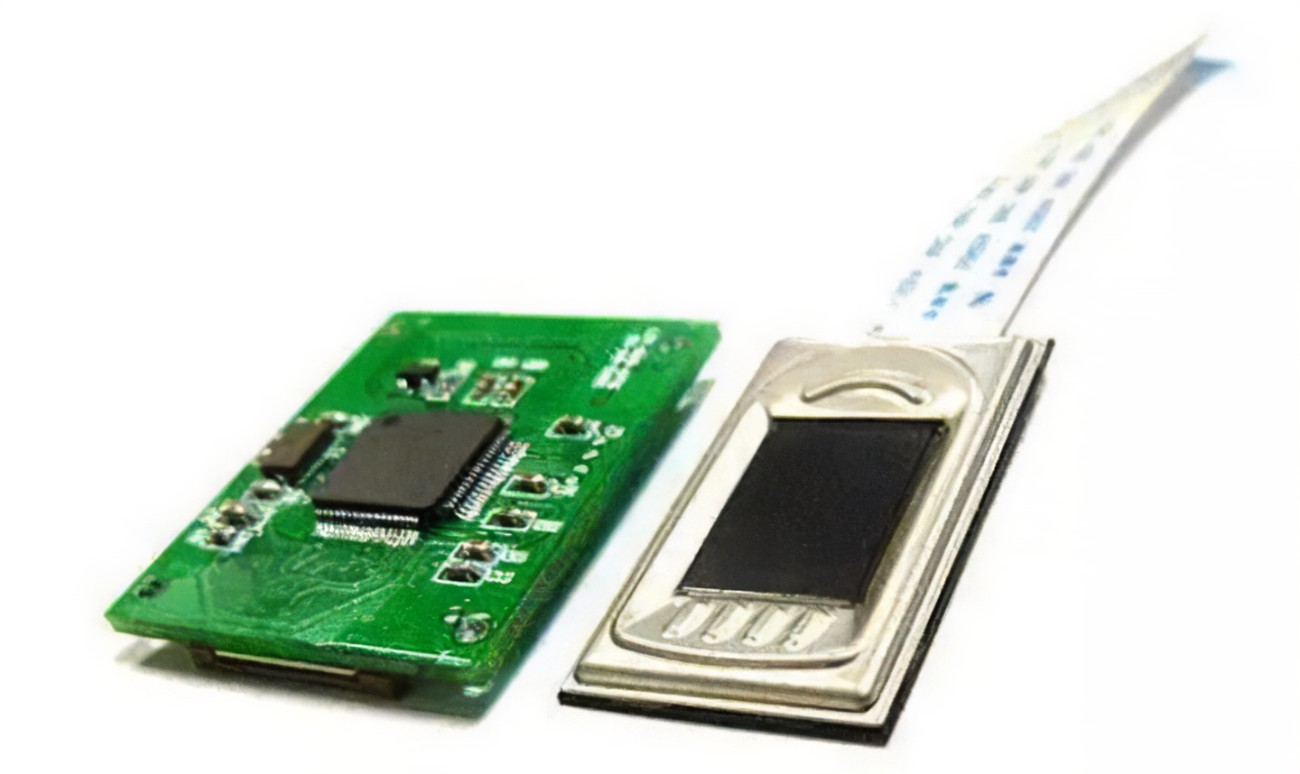

指紋模塊 FPC（Flexible Printed Circuit，柔性印刷電路板）是一種在指紋識別技術中起著關鍵作用的組件。它通常采用柔性材料制成，具有輕薄、可彎曲的特點，能夠適應各種復雜的設備設計需求。指紋模塊 FPC 集成了指紋傳感器、控制芯片等關鍵元件，通過精確的電路設計實現對指紋的采集、處理和傳輸。在手機、平板電腦、筆記本電腦等電子設備以及門禁系統、金融支付終端等領域得到廣泛應用，為用戶提供快速、準確、安全的指紋識別功能。

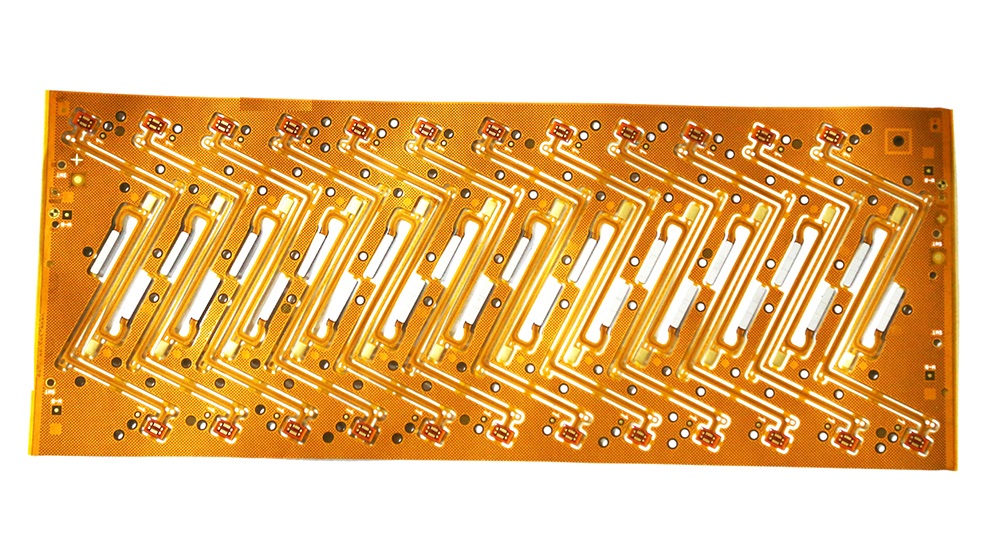

手機側鍵指紋軟板

接下來，我們一起來了解一下它的分類及焊接工藝。

指紋模塊軟板按技術類型分類

電容式指紋模塊 FPC：

利用電容傳感器原理，通過測量指紋的電容值來識別指紋。這種類型的 FPC 具有識別速度快、精度高的優點。

電容式指紋模塊 FPC 通常由感應電極陣列、驅動電路和信號處理電路組成。當手指接觸指紋傳感器時，指紋的紋路會改變感應電極之間的電容值，通過檢測這些電容值的變化，可以生成指紋圖像并進行識別。

光學式指紋模塊 FPC：

基于光學成像原理，通過光線照射指紋并采集指紋的圖像進行識別。光學式指紋模塊 FPC 一般具有較高的分辨率和較大的識別面積。

它通常由光源、光學鏡頭、圖像傳感器和信號處理電路組成。光源照射指紋后，光線經過光學鏡頭聚焦在圖像傳感器上，生成指紋的光學圖像。然后，信號處理電路對圖像進行處理和識別。

超聲波式指紋模塊 FPC：

利用超聲波技術，通過發射超聲波并接收反射波來構建指紋的三維圖像進行識別。超聲波式指紋模塊 FPC 具有穿透性強、安全性高的特點。

它主要由超聲波發射器、接收器和信號處理電路組成。超聲波發射器向手指發射超聲波，反射波被接收器接收后，通過信號處理電路分析反射波的時間和強度等信息，構建指紋的三維圖像，從而實現指紋識別。

FPC廠的焊接工藝分類

指紋模塊FPC焊接大致可分為刷焊，刮焊，點焊三種工藝。

刷焊：也稱為拖焊，即烙鐵頭上錫后，從指紋模塊FPC焊盤的一端不間斷的一次性焊到另外一端。刷焊的目的主要是給指紋模塊FPC表層上錫，保證錫量供給充足，為后續刮焊做儲備。（注意刷焊時間要短以免對 指紋模塊FPC造成損傷，刷焊的錫量要控制適當）

刮焊：將烙鐵頭放置于指紋模塊FPC上 2秒左右，然后從指紋模塊FPC一端到另外一端刮一次，對烙鐵頭施加的力道要比刷焊過程強一些，防止部分錫膏將指紋模塊FPC浮高（刮焊的目的是為了讓指紋模塊FPC底部與主板的金手指焊盤完全熔合）

點焊：將烙鐵頭對準 指紋模塊FPC焊盤用短暫的壓焊方式，來保證指紋模塊FPC與焊盤的熔合，要注意控制壓焊時間比較短（這類焊接方式主要應用于一些焊盤較少的短排線類指紋模塊FPC）

指紋模塊 FPC 的優勢在于其高度的集成性和靈活性。一方面，它可以將多個電子元件集成在一個小型的柔性電路板上，節省空間，提高設備的整體性能。另一方面，由于其可彎曲的特性，能夠適應不同形狀和尺寸的設備，為產品設計帶來更多的可能性。此外，隨著技術的不斷進步，指紋模塊 FPC 的性能也在不斷提升，如更高的識別精度、更快的識別速度和更強的安全性，為用戶帶來更加便捷和可靠的使用體驗。
