電池FPC柔性電路板產品的幾種包裝方式
電池FPC柔性電路板產品的幾種包裝方式
由于電池FPC特容易損傷，因此生產和包裝時必須格外小心，現將幾種常用的包裝方式稍作總結，供各位參考。由于電池FPC特容易損傷，因此生產和包裝時必須格外小心，現將幾種常用的包裝方式稍作總結，供各位參考。
第一種方式:塑膠袋包裝，又稱柔韌袋包裝
適用產品︰面積較大，外形簡單且無SMT要求的單面板
作業方式︰將點好數的產品裝入小塑膠袋內，加入干燥劑，用手擠出空氣后封口。貼好合格標簽(包含料號、數量、客戶名稱，日期等）)裝箱入庫。
第二種方式:氣泡膜包裝
適用產品︰須過SMT且單片出貨的雙面板
作業方式:首先對產品做烘烤處理(160℃ 2HR )，目的是防止客戶SMT時出現爆板。冷卻后將點好數的產品排列整齊放入小氣泡膜袋內，用封口機封緊。取一個大氣泡膜袋，底層放入一個FR2隔板，把包裝好的小袋整齊排列在內，放入干燥劑用封口機封緊，貼上合格標簽裝箱入庫。
第三種方式∶真空包裝
適用產品∶須過SMT且連片( set)出貨的雙面板，或者連片出貨的屏蔽板。
作業方式∶板與板之間用棉紙隔開，上、下層放FR2隔板，用橡皮筋扎緊固定。疊好的產品做烘烤處理( 160℃ 2HR )，屏蔽板可不做烘烤。烘烤后放入干燥劑，用真空包裝機封好。

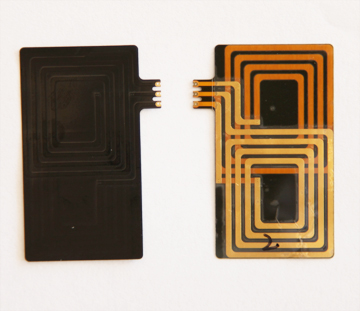

(2).jpg)
第四種方式:PET膜包裝
適用產品︰鏤空板等。
作業方式︰將產品整齊排列在有粘性PEI雙層包裝膜上，粘滿后粘上另一面PET，用手壓平。包好一登后上、下層放FR2隔板固定。用大膠袋裝好，封口機封口，粘貼合格標簽裝箱入庫。
第五種方式:吸塑盤包裝。
適用產品︰已SMT好元件的單PCS產品
作業方式∶將產品逐一放入吸塑盤中，放滿的盤交互疊加(設計時要加方向防呆標志，以免疊加時壓傷產品），裝箱入庫。吸塑盤可類似啤酒箱子一樣回收循環使用。
第六種方式:
適用產品∶用于小尺寸的產品。
作業方式:電池FPC在沖切外形之前，先將其貼在涂布有弱膠黏劑的聚酯托片上，再用刀模進行半切外形加工(嵌入式?jīng)_切)，就這樣原封不動交給用戶，用戶可以把電池FPC取下來，也可以先進行，結束后再從聚酯托膜上取下來。這無論對電池FPC制造廠還是對用戶都可以大幅度提高工序效率。
ps:部分圖片來源于網絡，如有侵權，請聯系我們刪除
最新產品
醫療設備控制器軟板
-
-
型 號：RS04C00269A
層 數：4
板 厚：0.3mm
材 料：雙面無膠電解材料
銅 厚：1/2 OZ
特 點：產品都經過100%燒錄測試
表面處理：沉金2微英寸
最小線寬/線距：0.07mm/0.06mm
數碼相機軟板
-
-
型號:RS04C00101A
層數:4
板厚:0.25mm
材料:雙面無膠電解
銅厚:1/3 OZ
最小線寬/線距:0.06mm/0.06mm
表面處理:沉金3微英寸
電磁膜:單面
數碼相機軟板
-
-
型 號：RM01C00187A層 數：1板 厚：0.12mm材 料：單面有膠電解銅 厚：1/2 OZ表面處理：沉金2微英寸最小線寬/線距：0.1mm/0.08mm特 點：外形復雜
手機電容屏軟板
-
-
型 號：RM02C00712A層 數：2板 厚：0.12mm材 料：雙面無膠電解材料銅 厚：1/3OZ表面處理：沉金1微英寸最小線寬/線距：0.05mm/0.05mm電磁膜：2面特 點：產品都經過100%燒錄測試
手機電容屏軟板
-
-
型 號：RS02C00244A層 數：2板 厚：0.12mm材 料：雙面無膠電解材料銅 厚：1/3 OZ特 點：產品都經過100%燒錄測試表面處理：沉金2微英寸最小線寬/線距：0.07mm/0.06mm電磁膜：2面
手機電容屏軟板
-
-
型 號：RM02C00247A層 數：2板 厚：0.12mm材 料：雙面無膠電解材料銅 厚：1/3 OZ表面處理：沉金1微英寸最小線寬/線距：0.07mm/0.07mm電磁膜：2面特 點：產品都經過100%燒錄測試
手機電容屏軟板
-
-
型 號：RM02C00892A層 數：2板 厚：0.12mm材 料：雙面無膠電解銅 厚：1/3 OZ表面處理：沉金2微英寸最小線寬/線距：0.07mm/0.05mm電磁膜：2面其 他：產品都經過100%燒錄測試
醫療按鍵軟板
-
-
型 號：RS01C00227A
層 數：1
板 厚：0.1mm
材 料：單面無膠電解材料
銅 厚：1/2 OZ
特 點：白油，貼鋼片
表面處理: 沉金2微英寸
最小線寬/線距：0.2mm/0.4mm
