軟板廠家的線路成型方式除了鑼板、啤板之外，還有可以采用V-cut分板，而v-cut的過程中則少不了會用到V-cut刀。

V-CUT刀，作為電子行業刀具，又名PCB板V-CUT微刻刀、VCUT刀、微刻刀，也有把它叫V坑刀或V槽刀等名稱的，是主要用于PCB線路板V-CUT機上面對多元線路板進行VCUT作業的硬質合金刀具。

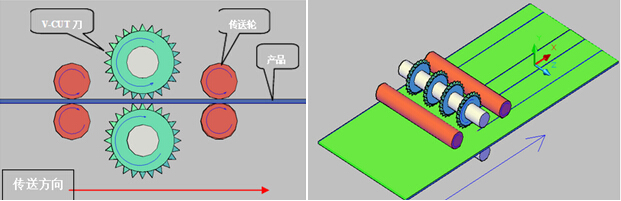

V-cut的加工原理及模擬加工圖如下：

軟板廠家

軟板廠所使用的V-cut的工作尺寸在600*600，v-cut刀的角度為30°，45°和90°。為了方便客戶整板貼裝，在貼裝過程中板子不能掉下來，貼裝之后方便分板，這時就需要使用V-cut的分板方式了。

一般來說，V-cut后的余厚是不超過板厚的1/3，而公差為+/-0.075mm，上下刀的偏移不能超出0.10mm。銅皮距離outline線的距離與v-cut深度成正比，v-cut的深度越深，距離越大。

當然v-cut分板后，板邊會有毛刺和披鋒，這些都是正?，F(xiàn)象，同時板邊上會有一點點爆邊。
