電池FPC設計難題及解決方案：打造可靠高效的柔性連接

文章來源：作者：查看手機網址

掃一掃！

掃一掃!

人氣：1212發布日期：2025-02-18 09:00【大中小】

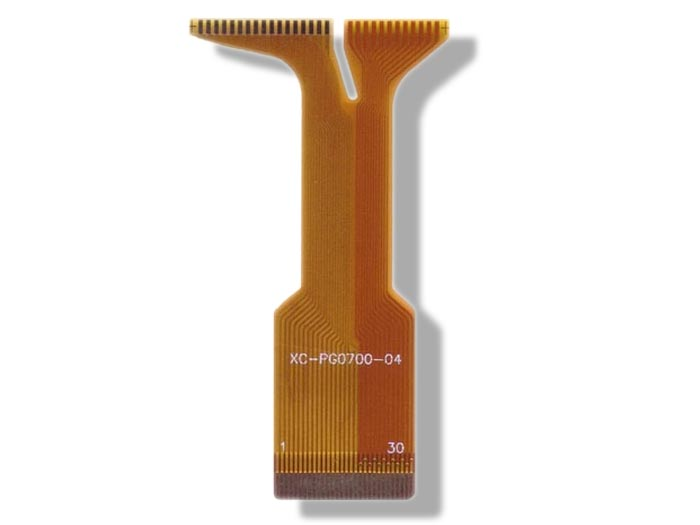

在追求輕薄短小的電子產品時代，電池FPC（柔性印刷電路板）憑借其優異的柔韌性、可彎曲性和高密度布線能力，成為連接電池與主板的理想選擇。

電池FPC在設計過程中也面臨著一些獨特的挑戰，需要工程師們仔細考量并采取相應的解決方案。

常見難題及解決方案

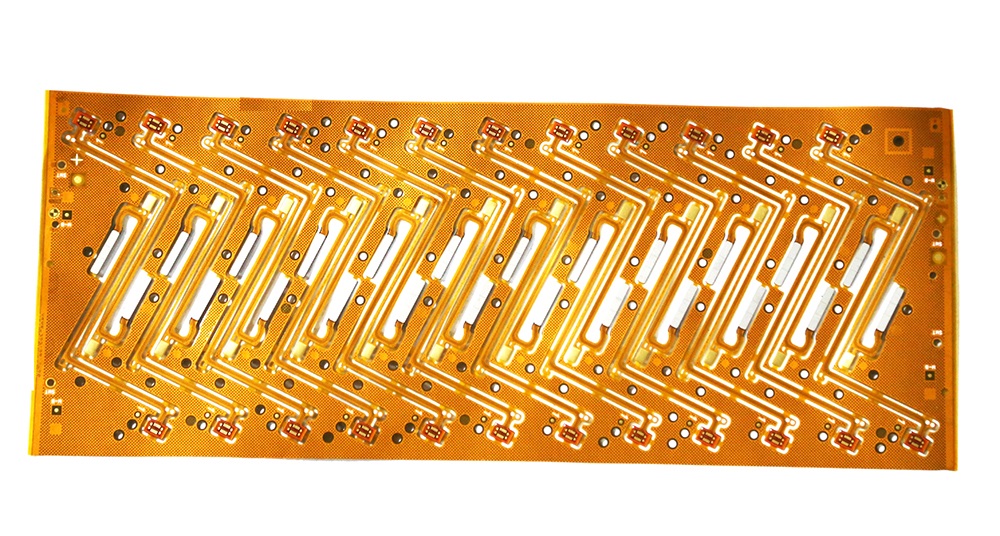

1. 機械應力與可靠性

難題：電池FPC在設備使用過程中會經歷反復彎折、拉伸等機械應力，容易導致線路斷裂、焊點脫落等問題，影響連接可靠性。

解決方案：

優化FPC走線：避免在彎折區域布置關鍵線路，采用圓弧走線代替直角走線，減少應力集中。

選擇合適的基材：使用具有高抗彎折性能的基材，如聚酰亞胺（PI）或聚酯（PET）。

加強關鍵部位：在彎折區域增加補強板或使用更厚的覆蓋膜，提高機械強度。

進行可靠性測試：在設計階段進行嚴格的彎折、拉伸等可靠性測試，確保FPC滿足使用壽命要求。

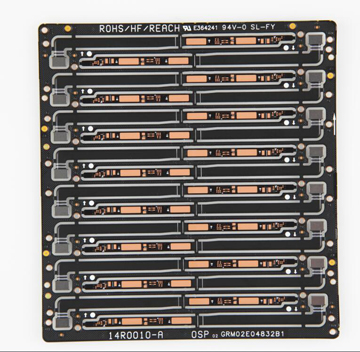

2. 電氣性能與信號完整性

難題：電池FPC需要傳輸大電流，同時還要保證信號傳輸?shù)耐暾?，避免電磁干擾（EMI）和信號衰減。

解決方案：

合理設計線寬和線距：根據電流大小選擇合適的線寬，保證足夠的載流能力；控制線距，避免信號串?dāng)_。

使用屏蔽層：在FPC中添加接地層或屏蔽層，有效抑制電磁干擾。

優化阻抗匹配：控制FPC的阻抗，使其與連接器、芯片等器件的阻抗匹配，減少信號反射和衰減。

進行信號完整性仿真：利用仿真軟件對FPC的信號完整性進行分析和優化，確保信號傳輸質量。

3. 熱管理與散熱

難題：電池在工作過程中會產生熱量，而FPC的柔性基材導熱性較差，容易導致熱量積聚，影響電池性能和壽命。

解決方案：

電池軟板優化布局：將發熱元件布置在散熱條件較好的位置，避免熱量集中。

使用導熱材料：在FPC與電池之間添加導熱硅膠墊等材料，提高熱傳導效率。

設計散熱結構：在FPC上設計散熱孔或散熱片，增加散熱面積。

進行熱仿真分析：利用仿真軟件對FPC的熱分布進行分析，優化散熱設計。

4. 裝配與可制造性

難題：電池FPC的形狀復雜，裝配精度要求高，同時還要考慮生產工藝的限制，確保可制造性。

解決方案：

簡化FPC結構：在滿足功能需求的前提下，盡量簡化FPC結構，降低裝配難度。

設計合理的定位孔和裝配基準：方便FPC的定位和裝配，提高裝配精度。

與制造商充分溝通：了解生產工藝的限制，在設計階段就考慮可制造性，避免后期修改。

軟板廠的電池FPC設計是一個復雜的系統工程，需要綜合考慮機械、電氣、熱管理、裝配等多個方面的因素。通過深入了解常見難題并采取有效的解決方案，工程師們可以設計出可靠、高效、易于制造的電池FPC，為電子產品的性能提升和功能創新提供有力支撐。
