FPC補強：提升柔性線路板耐用性的關鍵工藝

文章來源：作者：查看手機網址

掃一掃！

掃一掃!

人氣：1819發布日期：2025-02-07 09:01【大中小】

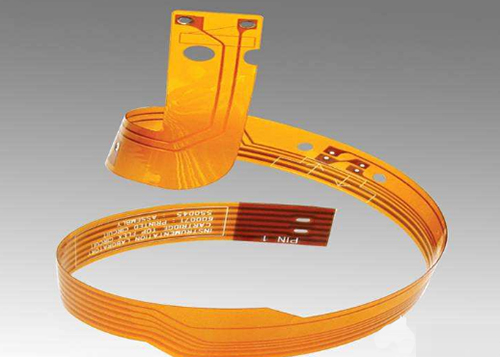

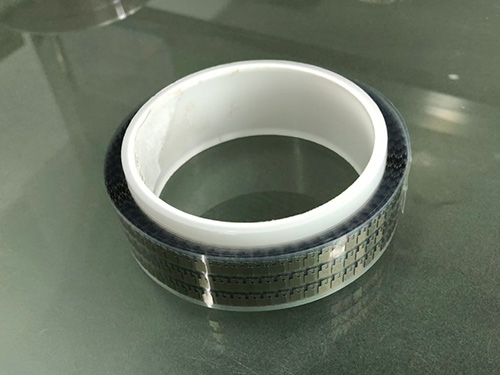

FPC（柔性電路板）因其輕薄短小、可彎曲的特性，在現代電子產品中得到了廣泛應用。然而，由于其機械強度較低，在使用過程中容易產生折痕、傷痕等問題。因此，F(xiàn)PC 補強工藝應運而生，通過增加特定區域的厚度和剛性，以提高 FPC 的耐用性和穩定性。

FPC 補強的目的與原理

FPC（柔性電路板）因其輕薄、可彎曲的特性被廣泛應用于各種電子設備中。然而，F(xiàn)PC 的柔韌性也帶來了強度不足的問題，容易在連接處或受力部位發生斷裂。FPC 補強就是為了解決這一問題而采取的措施。

FPC 補強的目的：

增強機械強度：提高 FPC 在連接器、元器件安裝位置等受力部位的抗拉、抗彎和抗撕裂能力，防止斷裂。

提高尺寸穩定性：減少 FPC 在加工和使用過程中因溫度、濕度等因素引起的變形，保證其尺寸精度。

改善散熱性能：部分補強材料具有良好的導熱性，可以幫助 FPC 上的元器件散熱。

方便組裝和焊接：為 FPC 提供支撐，使其更容易進行組裝和焊接操作。

軟板補強的原理：

FPC補強通常是在 FPC 的特定位置粘貼補強材料，利用補強材料的機械性能來增強 FPC 的強度。常用的補強材料包括：

PI（聚酰亞胺）補強板：具有良好的耐熱性、絕緣性和機械強度。

FR4 補強板：成本較低，機械強度較好，但柔韌性不如 PI 補強板。

不銹鋼補強片：具有極高的機械強度，常用于需要承受較大拉力的場合。

常見的 FPC 補強材料

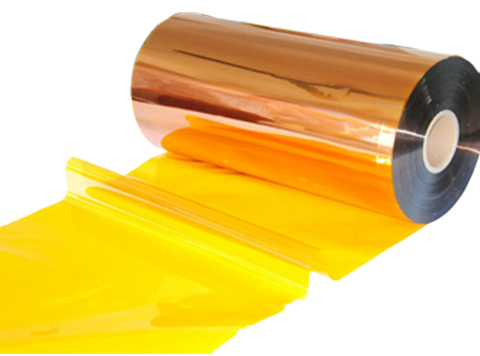

1.聚酰亞胺（PI）：PI 是一種高性能工程塑料，具有優異的耐熱性、機械強度和電絕緣性能。它廣泛應用于航空航天、微電子等領域。PI 補強公差可控制在 +/-0.03mm，精度高，耐高溫（130℃ -280℃），是 FPC 補強中常用的材料之一。例如，在智能手機的攝像頭模組中，F(xiàn)PC 需要頻繁彎曲和拉伸，使用 PI 補強可以有效防止 FPC 在使用過程中出現折痕和斷裂，提高攝像頭的穩定性和使用壽命。

2.FR4補強：FR4 主要由玻璃纖維布和環氧樹脂膠組成，具有良好的機械性能、尺寸穩定性和抗沖擊性。如果厚度小于 0.1mm，公差可以控制在 +/-0.05mm；如果厚度大于 1.0mm，則公差為 +/-0.1mm。FR4 補強常用于需要額外剛性和強度的應用場合。比如，在平板電腦的觸控屏連接部分，由于需要承受較大的壓力和摩擦，采用 FR4 補強可以顯著提高 FPC 的耐用性和可靠性。

3.鋼片補強：鋼片補強主要指 303 不銹鋼補強，具有高機械強度和支撐強度，但需要手工組裝，過程復雜且成本較高。鋼片補強通常用于特定的工業和軍事應用。例如，在工業機器人中，一些關鍵部位的 FPC 需要承受較大的機械負荷，使用鋼片補強可以確保 FPC 在惡劣環境下的穩定性和安全性。

4.環氧樹脂：環氧樹脂通常作為補強板的粘合層材料，也可以用于制成補強板本身。它具有良好的機械性能和耐化學性，但其熱性能相對較低。在一些醫療設備中，F(xiàn)PC 需要具備良好的生物相容性和耐化學腐蝕性能，環氧樹脂補強可以滿足這些特殊要求。

5.聚酯（PET）：PET 材料成本較低，具有良好的機械強度和耐化學性。雖然其耐熱性不如聚酰亞胺，但在對溫度要求不高的應用中，聚酯仍是常用的補強材料。例如，在智能手環等可穿戴設備中，F(xiàn)PC 的使用環境相對溫和，使用 PET 補強可以降低成本的同時，保證產品的性能。

柔性線路板（FPC）補強不僅能夠解決 FPC 自身強度不足的問題，更能顯著提升最終產品的性能和可靠性?？偠灾?，F(xiàn)PC 補強是提升產品性能和可靠性的關鍵環節，對電子產品的小型化、輕量化和高性能化發展具有重要意義。
