電路板有軟硬之分，軟板FPC和硬板PCB有什么不同?
在電子產品的世界中，電路板扮演著一個至關重要的角色。而在電路板的世界里，無論是堅硬的PCB還是柔韌的FPC，也都是電子工程中不可或缺的組成部分，為我們的生活帶來了無數的便利和可能。
那么，這兩者之間究竟有什么區別呢？

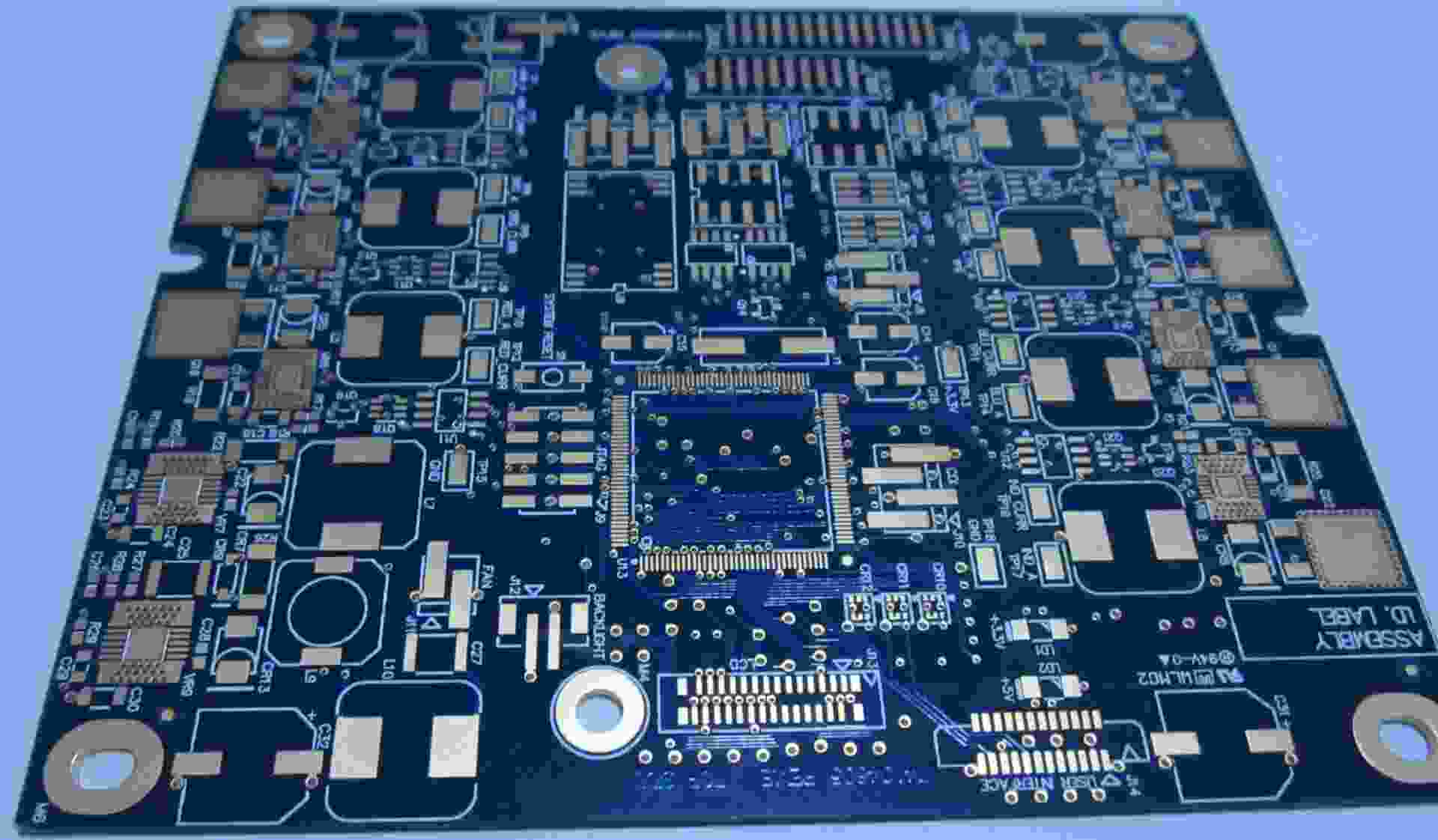

PCB線路板，全稱 Printed Circuit Board，中文名印制電路板，是一種由導電圖形、絕緣基材和連接件組成的電子部件。PCB線路板通常由硬質材料制成，如環氧樹脂玻璃布(FR4)、酚醛樹脂紙(FR1)等，具有較強的硬度和支撐力，但缺乏靈活性。
.png)

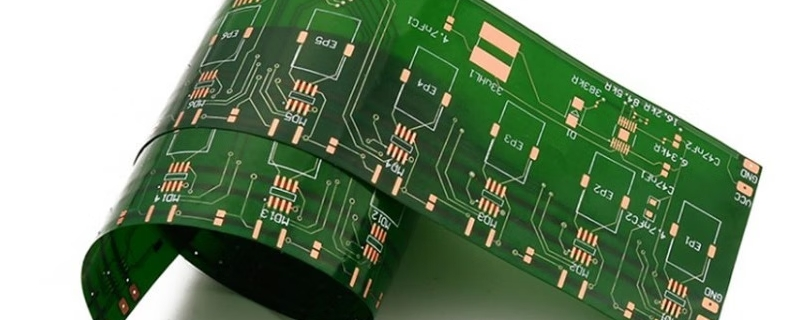

FPC軟板，全稱 Flexible Printed Circuit，中文名柔性印刷電路板，是一種可以彎曲的電路板。軟板通常由柔性材料制成，如聚酰亞胺(PI)、聚酯(PET)等，具有良好的柔韌性和可彎曲性，可以適應各種形狀和空間需求。
.png)
PCB線路板和FPC軟板在結構、材料以及應用方面還存在一些顯著的區別。
1結構和材料
PCB線路板通常由硬質基材(如玻璃纖維增強的環氧樹脂)制成，其表面涂有導電銅箔，并通過化學蝕刻等工藝形成電路圖案。PCB線路板具有較高的機械強度和剛度。
軟板是由柔性基材制成，如聚酰亞胺(PI)或聚酯(PET)，其表面也涂有導電銅箔。與PCB不同，軟板具有輕薄、柔軟、彎曲或折疊的特性，適用于需要柔性或彎曲的應用場景，外形尺寸幾乎不受限制，可任意設計。
2應用領域
PCB 線路板：廣泛應用于計算機、通信設備、家用電器等對結構穩定性要求較高的電子設備中，如電腦主板、手機主板等，適合用于需要支撐和固定電子元件的場合.
柔性線路板：主要應用于對空間和形狀有特殊要求的電子產品，如智能手機、平板電腦、數碼相機、可穿戴設備等，常用于這些設備中需要頻繁彎曲或空間受限的部位，像手機中的攝像頭模組、顯示屏排線、電池連接等部分.
3制造工藝
PCB外形是通過銑刀切割來實現的，F(xiàn)PC是通過激光切割來實現的，另外FPC還需要切割PI補強，F(xiàn)R4補強，鋼片補強，3M膠，電磁膜等輔料。
4成本和復雜度
由于軟板制造需要特殊的柔性加工工藝以及柔性基材，相比于普通的剛性PCB線路板，軟板的制造成本通常較高。軟板的設計和制造過程可能更為復雜，需要考慮柔性電路板的彎曲半徑、折疊次數等因素，以確保電路板的可靠性和穩定性。
通過對PCB電路板與FPC電路板的深入解析，我們可以看到兩者在結構、應用場景、生產工藝以及性能特點上都存在明顯的區別。
PCB線路板具有較強的硬度和支撐力，成本相對較低，但缺乏靈活性；FPC線路板則具有良好的柔韌性和可彎曲性，可適應各種形狀和空間需求，但成本相對較高、加工難度也相對較高。
選擇哪種類型的電路板需要根據產品的具體需求進行決定。對于不需要彎曲或折疊的電子產品，可以選擇 PCB 線路板;對于需要彎曲或折疊的電子產品，可以選擇軟板。
ps:部分圖片來源于網絡，如有侵權，請聯系我們刪除
