軟板廠FPC軟板種類和工藝，你了解多少？

文章來源：作者：查看手機網址

掃一掃！

掃一掃!

人氣：1699發布日期：2024-09-10 08:30【大中小】

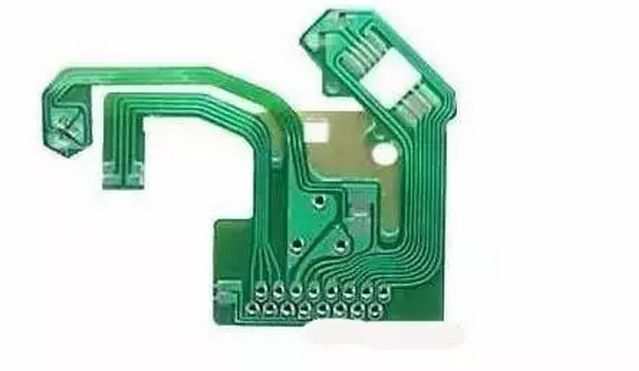

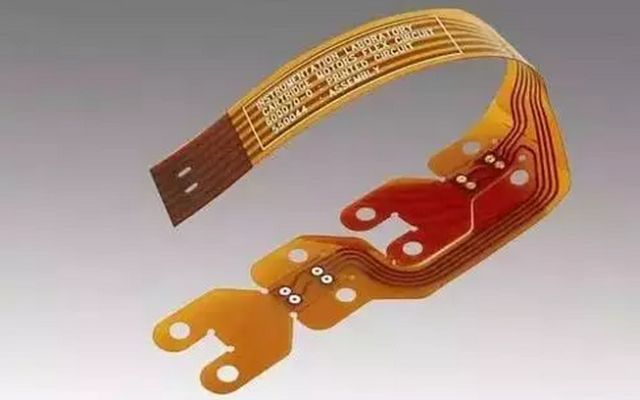

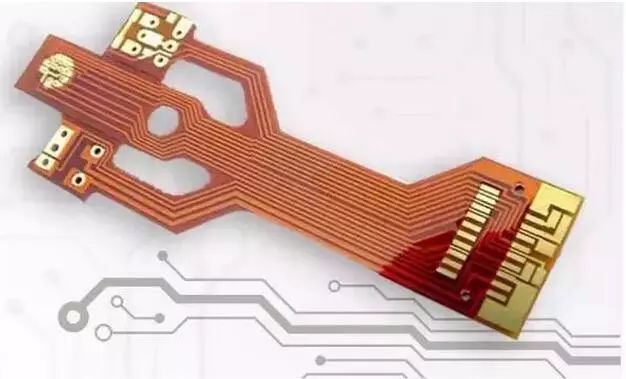

軟板廠講柔性電路板是以聚酰亞胺或聚酯薄膜為基材制成的一種具有高度可靠性，絕佳的可撓性印刷電路板。簡稱軟板或FPC。

特點：具有配線密度高、重量輕、厚度薄的特色；主要使用在手機、筆記本電腦、PDA、數碼相機、LCM等很多產品。

FPC的種類

單層FPC

具有一層化學蝕刻出的導電圖形，在柔性絕緣基材面上的導電圖形層為壓延銅箔。絕緣基材可以是聚酰亞胺，聚對苯二甲酸乙二醇酯，芳酰胺纖維酯和聚氯乙烯。單層FPC又可以分成以下四個小類：

1無覆蓋層單面連接

導線圖形在絕緣基材上，導線表面無覆蓋層，其互連是用錫焊、熔焊或壓焊來實現，常用在早期的電話機中。

2有覆蓋層單面連接

和前類相比，只是在導線表面多了一層覆蓋層。覆蓋時需把焊盤露出來，簡單的可在端部區域不覆蓋。是單面軟性PCB中應用最多、最廣泛的一種，使用在汽車儀表、電子儀器中。

3無覆蓋層雙面連接

連接盤接口在導線的正面和背面均可連接，在焊盤處的絕緣基材上開一個通路孔，這個通路孔可在絕緣基材的所需位置上先沖制、蝕刻或其它機械方法制成。

4有覆蓋層雙面連接

前類不同處，表面有一層覆蓋層，覆蓋層有通路孔，允許其兩面都能端接，且仍保持覆蓋層，由兩層絕緣材料和一層金屬導體制成。

雙面FPC

據FPC廠所知，雙面FPC在絕緣基膜的兩面各有一層蝕刻制成的導電圖形，增加了單位面積的布線密度。金屬化孔將絕緣材料兩面的圖形連接形成導電通路，以滿足撓曲性的設計和使用功能。而覆蓋膜可以保護單、雙面導線并指示元件安放的位置。按照需求，金屬化孔和覆蓋層可有可無，這一類FPC應用較少。

多層FPC

多層FPC是將3層或更多層的單面或雙面柔性電路層壓在一起，通過鉆孑L、電鍍形成金屬化孔，在不同層間形成導電通路。這樣，不需采用復雜的焊接工藝。多層電路在更高可靠性，更好的熱傳導性和更方便的裝配性能方面具有巨大的功能差異。

其優點是基材薄膜重量輕并有優良的電氣特性，如低的介電常數。據涂布在線了解，用聚酰亞胺薄膜為基材制成的多層軟性PCB板，比剛性環氧玻璃布多層PCB板的重量約輕1/3，但它失去了單面、雙面軟性PCB優良的可撓性，大多數此類產品是不要求可撓性的。多層FPC可進一步分成如下類型：

1可撓性絕緣基材成品

這一類是在可撓性絕緣基材上制造成的，其成品規定為可以撓曲。這種結構通常是把許多單面或雙面微帶可撓性PCB的兩面端粘結在一起，但其中心部分并末粘結在一起，從而具有高度可撓性。為了具有高度的可撓性，導線層上可用一層薄的、適合的涂層，如聚酰亞胺，代替一層較厚的層壓覆蓋層。

2軟性絕緣基材成品

這一類是在軟性絕緣基材上制造成的，其成品末規定可以撓曲。這類多層FPC是用軟性絕緣材料，如聚酰亞胺薄膜，層壓制成多層板，在層壓后失去了固有的可撓性。

FPC制造工藝

迄今為止的FPC制造工藝幾乎都是采用減成法(蝕刻法)加工的。據涂布在線了解，通常以覆銅箔板為出發材料，利用光刻法形成抗蝕層，蝕刻除去不要部分的銅面形成電路導體。由于側蝕之類的問題，蝕刻法存在著微細電路的加工限制。

基于減成法的加工困難或者難以維持高合格率微細電路，人們認為半加成法是有效的方法，人們提出了各種半加成法的方案。利用半加成法的微細電路加工例。半加成法工藝以聚酰亞胺膜為出發材料，首先在適當?shù)妮d體上澆鑄(涂覆)液狀聚酰亞胺樹脂，形成聚酰亞胺膜。

接著利用濺射法在聚酰亞胺基體膜上形成植晶層，再在植晶層上利用光刻法形成電路的逆圖形的抗蝕層圖形，稱為耐鍍層。在空白部分電鍍形成導體電路。然后除去抗蝕層和不必要的植晶層，形成第一層電路。在第一層電路上涂布感光性的聚酰亞胺樹脂，利用光刻法形成孔，保護層或者第二層電路層用的絕緣層，再在其上濺射形成植晶層，作為第二層電路的基底導電層。重復上述工藝，可以形成多層電路。

據柔性電路板廠了解，利用這種半加成法可以加工節距為5um、導通孔為巾10um的超微細電路。利用半加成法制作超微細電路的關鍵在于用作絕緣層的感光性聚酰亞胺樹脂的性能。
