指紋模塊軟板廠了解到，手機上的指紋其實擁有很多種模塊。但是都有哪些大家知道嗎？一起看看吧！

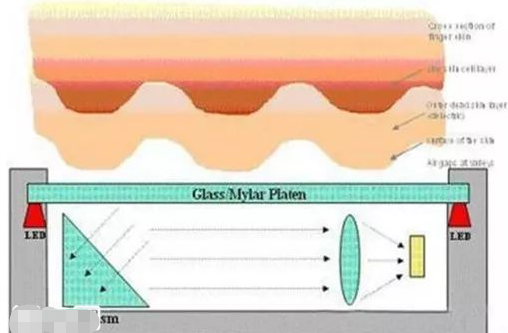

模塊一：通過光學聚焦采集指紋功能

光學在國內使用的還是比較多的，不少企業的門禁，打卡系統，還有銀行就是使用這種技術，這種有個很明顯的特征，就是會有綠色，或者紅色的底燈照射在指紋采集區，采集區多是拇指大小的一塊玻璃區域。

光學式指紋利用光線反射成像識別用戶指紋，該類型指紋模塊對使用環境的溫度濕度都有一定的要求，并且在識別準確度上并不理想，再加上這種模塊一般會占用更大的空間，使其難以在手機端有所作為。

此外，利用棱鏡將其投射在電荷耦合器件上CMOS或者CCD上，進而形成脊線（指紋圖像中具有一定寬度和走向的紋線）呈黑色、谷線（紋線之間的凹陷部分）呈白色的數字化的、可被指紋設備算法處理的多灰度指紋圖像。

點評：深深認為，目前的光學識別是應用比較早的一種指紋識別技術，比如之前很多的考勤機、門禁都采用的就是光學指紋識別技術。它掃描面積的縮小帶來最直接的變化就是指紋識別率降低。所以方案能成為最終的指紋識別形態的可能性較小。

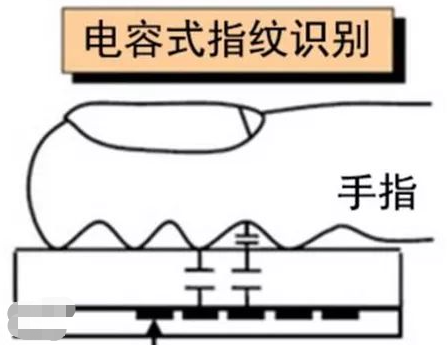

模塊二：通過電容式來采集指紋技術原理

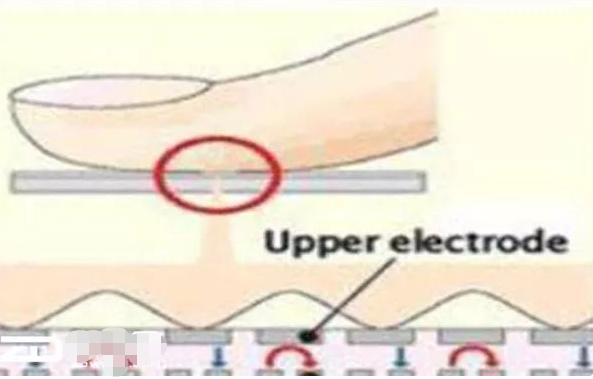

說到電容指紋功能，電容紋識別模組主要由芯片、藍寶石、金屬環、軟板、載板等組成。但它又分為兩種方式，一種是主動式，而另一種是被動式。主動式和被動式電容指紋識別都是基于電容原理來對指紋進行采集，但工作原理上卻完成不一樣。

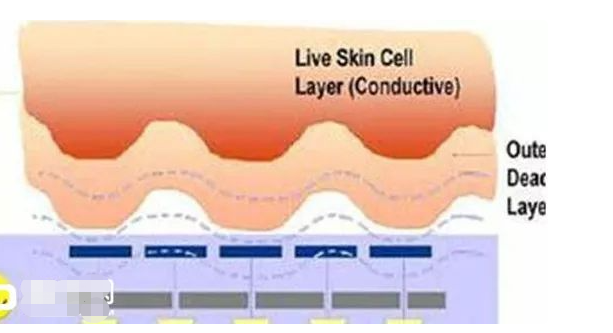

電容式的原理主要利用硅晶元與導電的皮下電解液形成電場，指紋的高低起伏會導致二者之間的壓差出現不同的變化，借此可實現準確的指紋測定。該方式適應能力強，對使用環境無特殊要求，同時，硅晶元以及相關的傳感原件對空間的占用在手機設計的可接受范圍內，因而使得該技術在手機端得到了比較好的推廣。

FPC廠了解到，目前的電容式指紋模塊也分為劃擦式與按壓式兩種，前者雖然占用體積較小，但在識別率以及便捷性方面有很大的劣勢，這也直接導致廠商全都將目光鎖定在了操作更加隨意、識別率更高的按壓式電容指紋模塊。

點評：電容式與光學設備都采用人工調整改善圖像質量不同，電容傳感器采用自動控制技術調節指紋圖像像素以及指紋局部范圍敏感程度，在不同環境下結合反饋信息生成高質量圖像，并在捕捉瞬間為這些像素提高靈敏度，生成高質量指紋圖像。

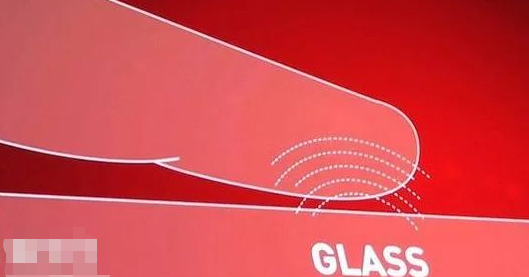

模塊三：通過射頻信號采集指紋技術原理

射頻模塊現階段，包含無線電波探測與超聲波探測兩種，原理與探測海底物質的的聲納類似，是靠特定頻率的信號反射來探知指紋的具體形態的。射頻指紋模塊技術是通過傳感器本身發射出微量射頻信號，穿透手指的表皮層去控測里層的紋路，來獲得最佳的指紋圖像。
