軟板廠：為什么機械工程圖紙都是藍色的？

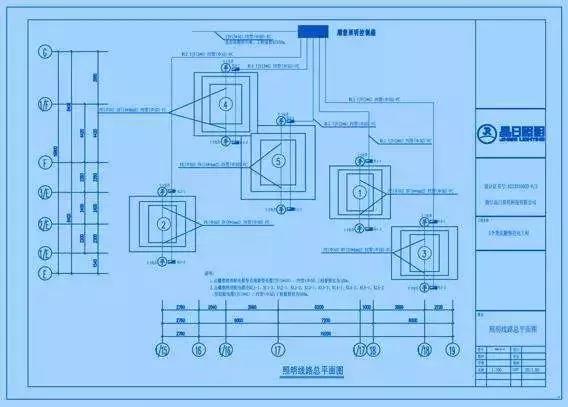

總有人要問軟板廠，為什么工程圖和機械圖紙都是藍色的？大家也許都知道藍圖一詞便是源自于此。其實之所以這些圖紙都是藍色的，是因為同他們的繪制方法有關的。這些圖紙不是畫出來的，也不是打印出來的，而是“曬”出來的。也許大街小巷中總能看到一些打印社門口貼著曬圖之類的招牌，所指的就是這個。
.jpg)
曬圖紙俗稱“藍圖紙”，是一種化學涂料加工紙，專供各種工程設計、機械制造曬圖之用，是生產與科研、建設中必不可少的用品。
藍色的建筑工程圖是沒有電腦繪圖的年代形成的一種大批量制圖的方式。

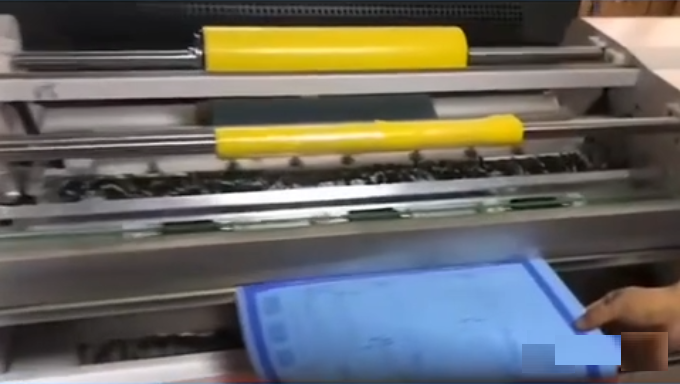

繪圖人員將圖用碳素筆繪制在透明的，名為“硫酸紙”的紙上。目的是為了今后大量使用圖紙時便于用“曬圖機”大量曬制一模一樣的圖紙。
圖紙上的藍色是“曬圖機”氨水定影感光工作原理所至，沒有其它任何意義。
.jpg)
目前，軟板廠告訴你，繪圖人員是幾乎看不到手繪的了，全是使用CAD來完成各種結構圖的繪制，同時在出圖時，可用形如打印機的大型繪圖儀，將電腦中的圖打印在白色的圖紙上，也可以打印成彩色的。

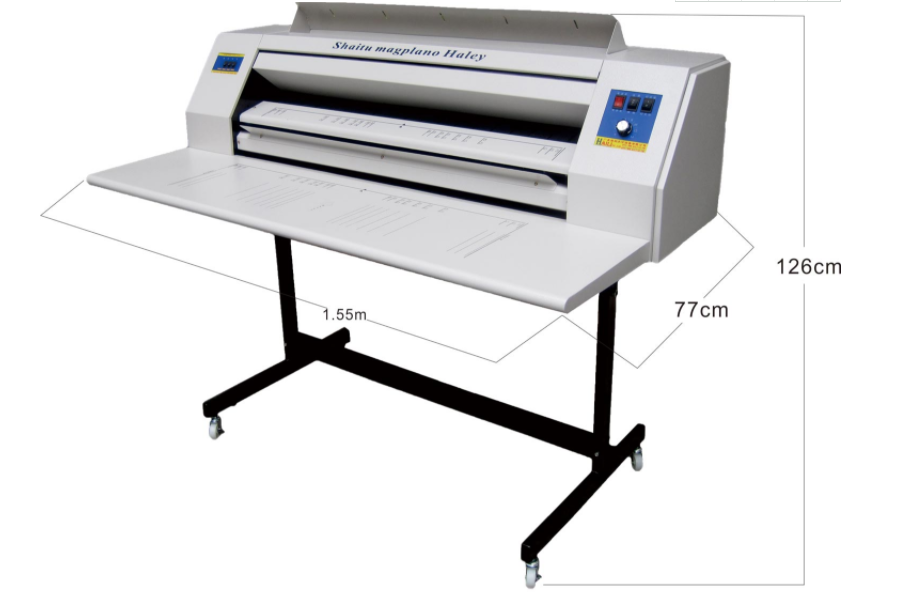

不過為了大量的復制同一張圖紙，設計人員還是在沿用過去的這種“曬圖法”。這種方法制圖成本很低，一張A1大小的圖紙曬印成藍圖成本是并不高。而且效率很高，一張A1大小的圖紙曬印成藍圖僅用幾秒鐘。
圖紙如果不想很藍，可以把曬圖的時間放慢；反之，曬圖時間加快就會更藍。
藍圖紙（blueprint yaper）又稱曬圖紙，重氮鹽正像曬圖紙或重氮感光紙。以藍圖原紙作紙基，再把感光劑涂布干原紙而制成的一種加工紙，為卷簡紙。
原紙要求具有良好的濕抗張強度和吸收性能，濕變形極小，不含影響感材料性能的化學藥品，通常用棉漿或漂白木漿在造紙機上抄造而成。合格的原紙制成的藍圖紙具有紙面平整、感光層涂布均勻、無白點、斑點、藥漬、皺等特點。
.jpg)
曬圖紙從使用方法上分有：
1、濕法曬圖紙，即水洗曬圖紙，亦即鐵鹽圖紙，其感光還原系用水洗，個別單位仍用此法。
2、干法曬圖紙，即重氮相加曬圖紙，或稱為氨薰曬圖紙，其感光還原系用氨氣，以前市面上大多數供應的都是這種曬圖紙。
3、半濕法曬圖紙有兩種，一種將感光劑和還原劑都涂于紙上，邊感光邊偶合成圖；另一種用于干法曬圖，曬圖時將氨水蒸發起霧狀，使其邊曬邊成圖。
從線條色澤上分有：
1、白底藍線、藍底白線、白底褐線、系濕法曬圖紙。
2、藍底紫線、白底棕線、白底黑線，系干法曬圖紙。市面上多系藍底紫線，個別地區有白底藍線或黑線的。
軟板廠從涂布面上分：有單面涂布、雙面涂布兩種：
1、單面涂布有兩種含義：一種是僅在使用的紙上涂上感光液；另一種是一面涂感光劑，一面涂硼酸水，以消除紙張的翹度和提高存放期，實際是兩面涂布，因只有一面感光，習慣上也叫單面涂布鞋，大部分地區都是這一類。
2、雙面涂布則兩面都涂感光劑，兩面都可曬圖，主要是減少資料的體積和節約紙張。近十幾年的發展方向是白底藍線而雙面涂布，因為藍線曬圖紙在保存時間不變的情況下，感光速度比紫線快1/5，且色澤鮮艷，感光速度的寬容度大。
