軟板受力的情況分析

文章來源：作者：查看手機網址

掃一掃！

掃一掃!

人氣：4127發布日期：2021-03-30 09:27【大中小】

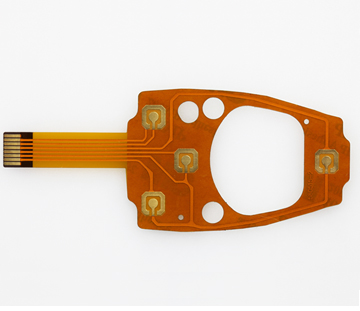

層壓過程中，軟板受力情況復雜，軟板的變形主要由以下幾種情況導致：

（1）軟板受到鋼板垂直壓力的作用，使得軟板在水平方向產生張應力F1，在力F1的作用下，軟板尺寸發生漲的趨勢；

（2）半固化片在固化反應過程中，半固化片的收縮使得軟板受到壓應力F2，軟板尺寸發生縮的趨勢；

（3）鉚釘?shù)淖饔茫很洶搴?a href="http://www.ktmtc.com/Products-300.html">硬板通過鉚釘進行固定，由于硬板的剛性明顯優于軟板，因此，軟板的變形受到鉚釘?shù)囊种谱饔?。?dāng)軟板尺寸縮小時，鉚釘對軟板的作用力表現為張應力F3；反之亦然，軟板受到壓應力F4；

（4）層壓在高溫下進行，因此高溫過程對軟板有進一步的烘烤作用，使得軟板尺寸有縮的趨勢，軟板受到收縮應力即壓應力F5；

（5）由于層壓過程存在的溫度梯度，FPC形變還受熱效應影響，表現為熱脹冷縮。以上各種作用力交織在一起，相互影響，各個力對軟板形變的影響程度難于區分。為了更好的分析軟板的形變過程，我們分解出以下幾種情況，分別討論軟板在層壓過程中的形變情況。
