FPC性能檢測方法

文章來源：作者：查看手機網址

掃一掃！

掃一掃!

人氣：3695發布日期：2021-03-23 10:27【大中小】

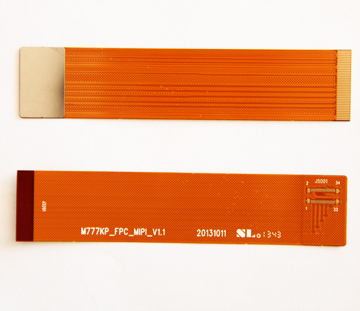

柔性印刷電路（FPC）板是一種特殊的印制電路板（PCB），以聚酰亞胺或聚酯薄膜為基材使其具有輕薄且可自由彎曲的優點，從而被廣泛應用于手機、筆記本電腦等電子產品中。但其生產環節失誤或受到硬物劃傷等會導致電路出現缺陷，其中的斷路缺陷會直接損壞電路，嚴重影響產品質量，從而造成經濟損失，而一種有效的解決辦法為檢測出斷路缺陷，然后對缺陷處進行補充印刷或直接剔除缺陷板材。

線路板廠傳統的斷路檢測方法為人工目測，其檢測效率低、精度差，無法滿足現代自動化生產線的要求，因此，很多學者對FPC斷路缺陷的自動化檢測方法展開了研究，主要包括電氣檢測法、自動光學檢測法（AOI）以及自動Ｘ射線檢測法（AXI），其中AOI方法因其非接觸、結構簡單、可重復性高和成像方便等優點被廣泛應用。目前基于AOI的FPC斷路檢測方法主要是延續和借鑒傳統PCB的檢測思路，可分為參考對比法，非參考法和混合法。

其中大部分的檢測方法均為針對理想的無形變FPC圖像，但由于FPC可自由彎曲的特點，在實際圖像采集過程中往往存在不同程度的翹曲變形，導致圖像出現柔性形變現象，表現為線路的彎曲和移位，這會嚴重影響各個方法的檢測性能。具體為：

１）參考對比方法的核心為圖像的匹配和對比，而柔性形變會降低匹配精度，從而影響檢檢測效果；

２）非參考法通過制定規則判斷線路有無缺陷，但目前基于該方法的斷路檢測研究并不多，主要包括線路邊緣直線擬合法，該方法通過線路實際邊緣與擬合直線的差異識別斷路，但柔性形變會使得直線彎曲，從而影響擬合效果，降低檢測性能，同時，該方法僅對直線線路有效，而無法實現波浪線、圓弧線及迂回線的檢測；

３）混合法是上述兩種方法的綜合，在一定程度上結合了兩者優點，但目前仍無法克服柔性形變的問題。目前關于柔性形變FPC圖像及其斷路檢測這一實際問題的研究并不多，目前還沒有方法能夠有效解決柔性變形FPC各種線路情況下斷路缺陷檢測的問題.
