軟板廠PCB板吃錫的失效分析方法

文章來源：作者：何琴查看手機網址

掃一掃！

掃一掃!

人氣：7388發布日期：2019-01-23 09:26【大中小】

在PCB設計和制作的過程中，你是不是也曾經遇到過PCB吃錫不良的情況？對于工程師來說，一旦一塊PCB板出現吃錫不良問題，往往就意味著需要重新焊接甚至重新制作，所造成的后果非常令人頭痛。那么，軟板廠PCB吃錫不良的情況是因?yàn)槟男┰蚨斐傻哪?？用什么辦法能夠避免這一問題的出現呢？

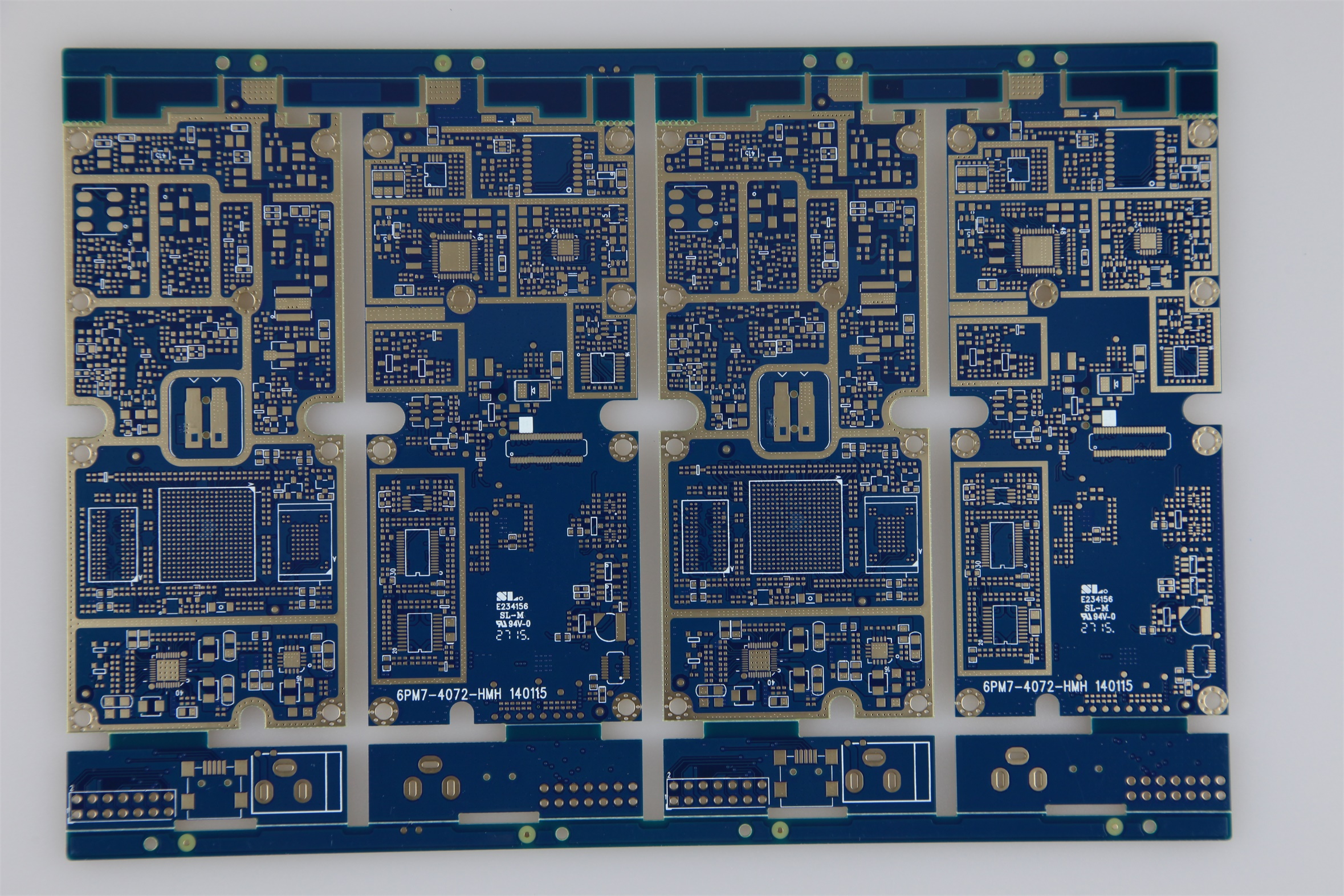

一、什么是PCB吃錫？

電子元件和電路、電路板焊接時有關焊錫沾附的俗語。上錫即在焊點上燙上一團錫。吃錫即焊接材料與錫形成牢固無縫的焊接界面。

二、PCB為什么會吃錫？

吃錫不良其現象為線路的表面有部份未沾到錫，原因?yàn)椋罕砻娓接杏椭㈦s質等，可以溶劑洗凈。助焊劑使用條件調整不當，如發泡所需的空氣壓力及高度等。比重亦是很重要的因素之一，因?yàn)榫€路表面助焊劑分布數量的多寡受比重所影響。檢查比重亦可排除因卷標貼錯，貯存條件不良等原因而致誤用不當助焊劑的可能性。焊錫時間或溫度不夠。一般焊錫的操作溫度較其溶點溫度高55～80℃。

三、PCB吃錫的分析方法

1、觀察元器件有無發黑變色氧化現象，元器件清潔度良好也影響著吃錫的飽滿度；

2、觀察PCB表面是否附著有油脂、雜質等，若有，用溶劑清洗下即可。還有就是看下線路板是不是有打磨的粒子遺留在線路板表面。線路板儲存時間過久、環境不當，基板表面或者零件錫面會氧化，這種現象只有再重新補焊一次才能有助于吃錫效果，但是也相當耗費人工的。

3、助焊劑使用不當，如發泡所需的壓力及高度等也是很重要的因素之一，線路板表面助焊劑分布數量多少的影響，貯存環境不當或誤用不當助焊劑也有可能造成吃錫不良；

4、還有預熱溫度要適當，預熱溫度沒達到要求溫度也會使焊錫不能充分融化焊接，或者焊錫內雜質成分太多，都可能造成吃錫不良。
