汽車FPC硬件設計的6大注意事項！
什么是FPC
FPC，F(xiàn)lexible Printed Circuit，柔性電路板。
一片柔軟的電路板，它可以在狹小的空間之內彎曲，扭轉，充分利用寶貴的產品空間，使產品更緊湊。

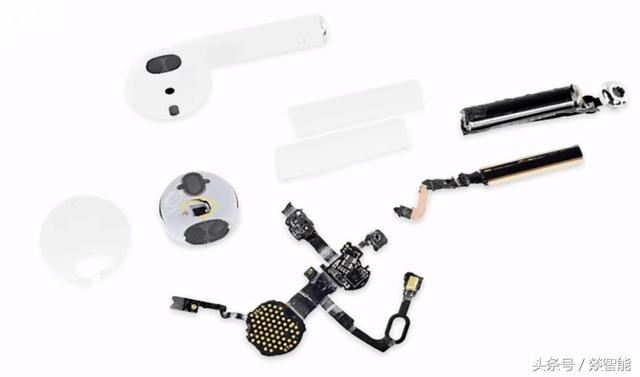

蘋果Airpods 耳機里復雜的FPC（黑色彎曲部分）
之前講過一篇文章，介紹了FPC在產品上的靈活運用，特別是現在的智能手機和智能硬件上的使用。
下面我們講一講汽車FPC的設計注意事項。
結構圖紙要詳細
FPC在結構中，一般都不在一個平面上，需要結構工程師首先將3D延展成2D板框圖紙，并標注結構中的注意事項。
除非產品空間很大，且不需要考慮FPC形狀和長度，否則都需要結構工程師先輸出平面圖。不能讓硬件工程師自己隨便畫。
FPC不像線纜，長了不能剪短，短了也不能加長。

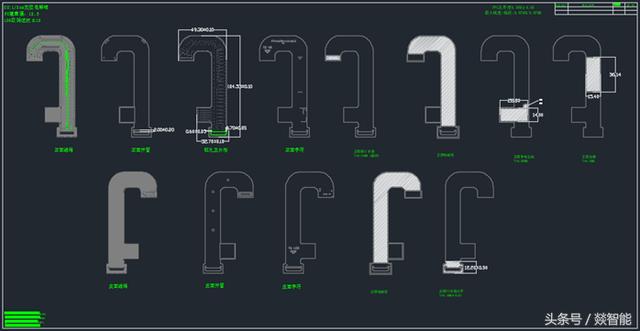

標注清晰的FPC 2D圖紙
特別注意引腳順序和方向
插接的FPC，極易遇到pin腳順序反了的情況。因?yàn)榻Y(jié)構工程師看的正反面都是正視圖，而硬件工程師看的正面是正視圖，反面是透視圖。
（這個問題我們后續會推出專門的文章，講講以前吃過的虧。）
如果結構工程師給的2D圖紙，有標注主板PIN腳順序、FPC上PIN腳順序、以及其金手指和BTB連接器的正反面，那么恭喜你，你遇到了一位專業的，為你考慮的優秀結果工程師，請善待他。（圖下圖）
如果結構工程師只是輸出了板框尺寸并沒有標注PIN腳信息，最好通過剪紙標注的方法驗證PIN腳方向正反面是否正確。
為什么要剪紙？千萬別相信自己的空間想象力，多繞幾個圈，自己就暈了！憑借自己的空間想象很可能做反了?？磳?shí)物最靠譜?。艏埬M實物）

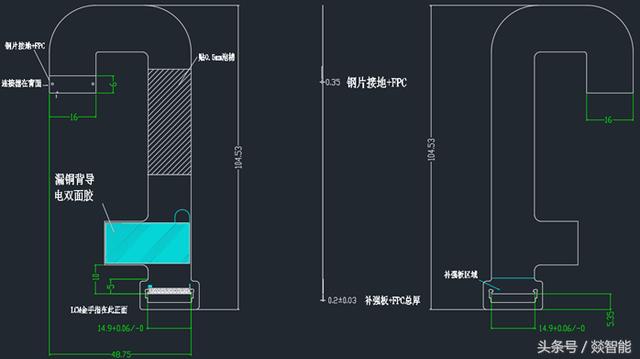

好的結構工程師輸出的FPC 2D圖紙
大電流線路要特別注意！
導線，隨隨便便都能通過1A以上的電流。
但FPC不同，內部線路最細可達0.1mm，只能通過0.1A的電流！
FPC連接器通過的電流也不大，一個ZIF插接的連接器，每個腳通常只有0.3A。
如果要讓FPC上通過1A的電流，需要把走線走到1mm以上的寬度，并且使用3個以上的插接引腳。
要注意，不僅是電源線，地線也要走粗！

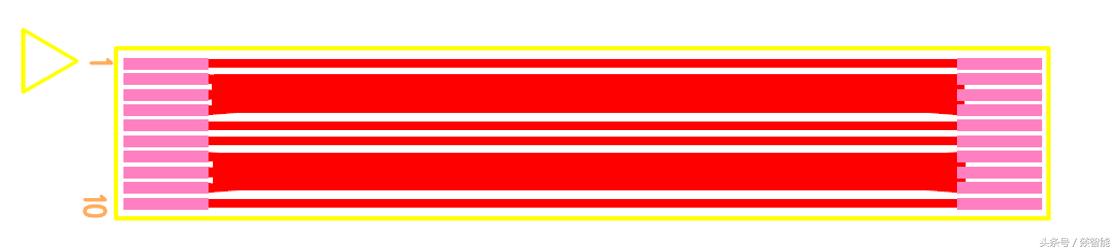

電源和地線，分別占了3個引腳。
FPC做高速信號線的傳輸，和大電流電源線傳輸時，盡可能采用鋪實銅地，電源先也用大面積鋪實銅設計。
（FPC的上銅，做成實心銅有助于信號傳輸，但是會變硬。需要經常彎折的要做網狀銅。）.

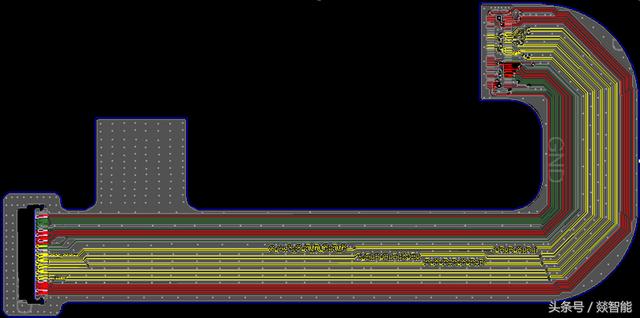

FPC的實心鋪銅（白點是過孔）
精密尺寸特別標注
FPC的形狀，是用刀模切出來的，精度不高。普通的FPC工廠做出來的精度只有±0.1-0.2mm。結構設計的時候不能把形狀、長度做的太極限，要考慮精度不高帶來的公差。
對于金手指或連接器位置需要特別注明，要求FPC廠優先保證，把精度做到0.05mm以下，保證批量生產的組裝良率。
屏蔽涂層和鋼片補強接地區域需要標注

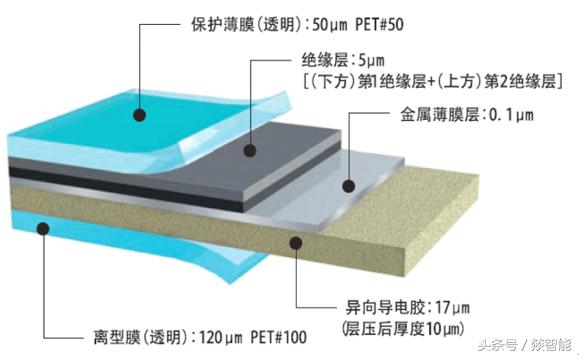

FPC做不到電路板那樣的很多層，一層或兩層線路的FPC，想實現信號線的屏蔽，就需要屏蔽膜。
如上圖的FPC，黑色部分的油漆，其實不只是油漆，而是屏蔽膜。外部絕緣，內部導電。
但是，導電的部分需要接地，才能屏蔽。懸空的金屬起不到屏蔽作用。
因此FPC的屏蔽層和鋼片部分，至少需要在工藝說明文件中，詳細注明要接地，F(xiàn)PC工廠就會在阻焊層打開窗口來做接地處理。
需要控制阻抗的線路，需要標注
FPC一般不會用來走射頻線，因?yàn)?0ohm阻抗很難控制，射頻線路要用同軸電纜專門接出。
但是對于Mipi、HDMI、USB之類的75-150ohm阻抗匹配的線路，F(xiàn)PC工藝說明上也需要特別注明，由FPC廠家根據自己用的基材，計算好線寬線距，使阻抗?jié)M足要求，提升高速信號的完整性。
詳細的FPC圖紙

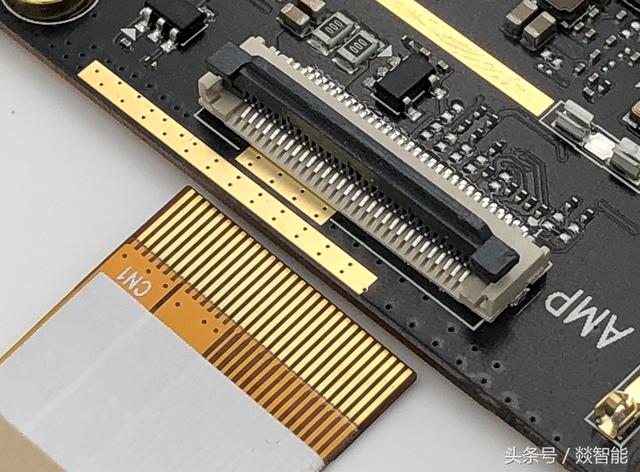

FPC金手指和ZIF連接器
ps:部分圖片來源于網絡，如有侵權，請聯系我們刪除
