厲害了，柔性線路板這樣沖切的……

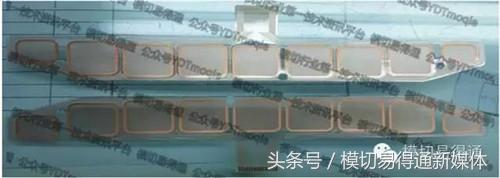

§ 認識柔性線路板（FPC）
FPC單層軟板結構編輯FPC單層軟板的結構：這種結構的柔性線路板是最簡單結構的柔性版。通?；?透明膠+銅箔是一套買來的原材料，保護膜+透明膠是另一種買來的原材料。首先，銅箔要進行刻蝕等工藝處理來得到需要的電路，保護膜要進行鉆孔以露出相應的焊盤。清洗之后再用滾壓法把兩者結合起來。然后再在焊盤部分電鍍金或錫等進行保護。這樣，大板就做好了。
一般還要沖壓相應形狀的小電路板。也有不用保護膜而直接在銅箔上印阻焊層的，這樣成本會低一些，但電路板的機械強度會變差。除非強度要求不高但價格需要盡量低的場合，最好是應用貼保護膜的方法。
FPC自動化生產線原理

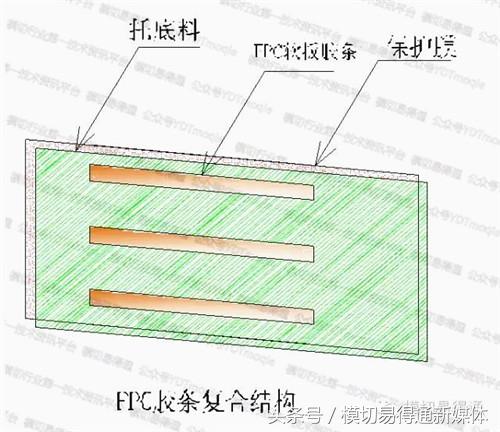

§ 三條單條FPC膠條根據產品指定位置復合。

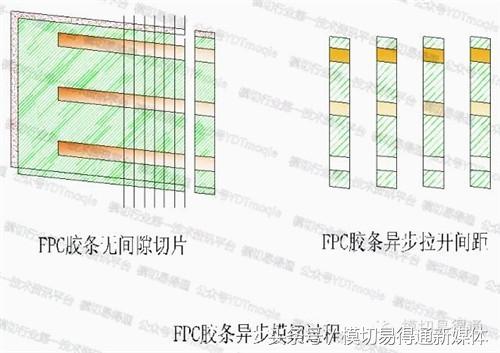

§ 利用異步模切機無間隙模切，指定間距復位原理拉開FPC膠片到指定位置。
§ 根據客戶要求形狀，模切機裝載模具，切除FPC膠片形狀。
§ 然后切除COVER形狀成型。
§ 最后根據客戶要求卷材出貨，如需片材出貨則需追加切片機切片（亦可聯機切片）
傳統FPC軟板生產方法介紹
§ 傳統FPC生產設備：沖床
§ 生產工藝：全手工生產
§ 使用模具：五金模具

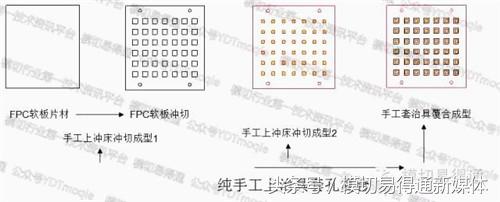

§ 生產步驟：五金模具單層沖孔，每一層一道工序，人工孔對孔復合。再上沖床沖切成型。最后人工清潔包裝。
FPC軟板傳統做法的弊端：
§ 做法單一，大量的人工使用，增加了人工使用成本。
§ 工序復雜，頻繁的上下機，增加了產品的損耗，無形中提高了制造成本。
§ 機械式使用沖床，員工人身安全無法得到有效的保障
§ 大面積的沖床使用，難以保證產品的清潔要求
§ 人工復合，產品貼合的精度無法統一保證
ps:部分圖片來源于網絡，如有侵權，請聯系我們刪除
