軟板的性能特點

文章來源：印制電路技術作者：鄧靈芝查看手機網址

掃一掃！

掃一掃!

人氣：7256發布日期：2017-06-03 02:47【大中小】

軟板獲得廣泛應用。是因?yàn)樗哂酗@著的工藝特性和設計、使用的優越性，可以大致歸納為以下幾個方面：

1、軟板所使用的基材是由薄膜構成的，體積小、重量輕，它與硬板相比更適用于精密小型電子設備中。軟板用的基材可以彎折撓曲、卷曲，可用于硬板無法安裝的任意幾何形狀設備機體之中。

2、軟板除能夠作靜態撓曲外，還可以作動態撓曲，可用于動態電子零部件之間的連接。輕巧的撓性完全能很容易替代笨重的硬電纜排線進行連接。

3、軟板能向三維空間擴展，大大地提高電路設計和機械結構設計的自由度，充分的發揮出印制板的多功能性。

4、軟板可以在X、Y、Z平面充分布線，減少界面連接點。這不但能減少整機系統和裝配差錯，又能提高電子設備整個系統的可靠性。

5、軟板除有普通印制板的作用外，還可以有多種功能用途，如可作感應線圈、電磁屏蔽、觸摸開關按鍵等。

6、軟板是所有先進器件首選載體，具有很大的靈活性。

ps:部分圖片來源于網絡，如有侵權，請聯系我們刪除

查看全部評論

此文關鍵字：軟板| FPC| 柔性線路板

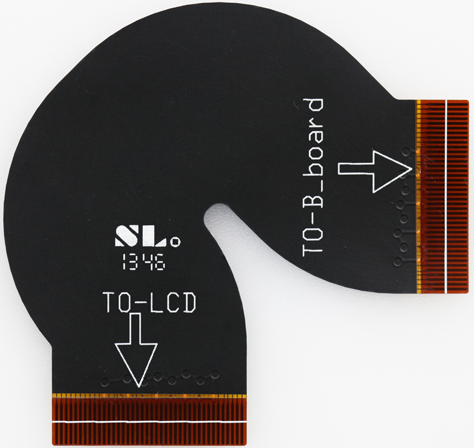

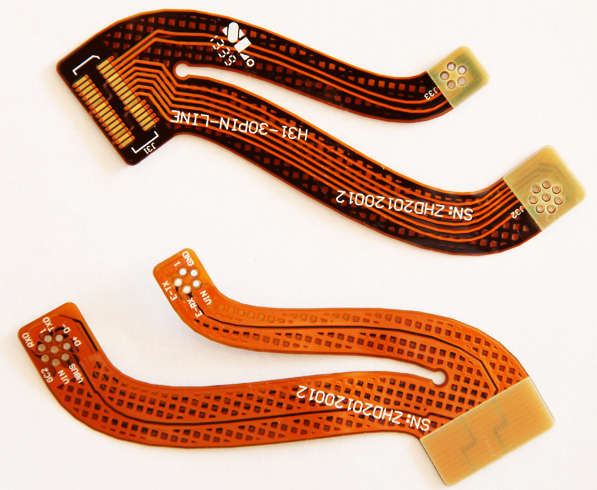

: 型號：RS04C00269A
層數：4
板厚：0.3mm
材料：雙面無膠電解材料
銅厚：1/2 OZ
特點：產品都經過100%燒錄測試
表面處理：沉金2微英寸
最小線寬/線距：0.07mm/0.06mm

: 型號:RS04C00101A
層數:4
板厚:0.25mm
材料:雙面無膠電解
銅厚:1/3 OZ
最小線寬/線距:0.06mm/0.06mm
表面處理:沉金3微英寸
電磁膜:單面

: 型號：RM01C00187A

層數：1

板厚：0.12mm

材料：?jiǎn)蚊嬗心z電解

銅厚：1/2 OZ

表面處理：沉金2微英寸

最小線寬/線距：0.1mm/0.08mm

特點：外形復雜

: 型號：RM02C00712A

層數：2

板厚：0.12mm

材料：雙面無膠電解材料

銅厚：1/3OZ

表面處理：沉金1微英寸

最小線寬/線距：0.05mm/0.05mm

電磁膜：2面

特點：產品都經過100%燒錄測試

: 型號：RS02C00244A

層數：2

板厚：0.12mm

材料：雙面無膠電解材料

銅厚：1/3 OZ

特點：產品都經過100%燒錄測試

表面處理：沉金2微英寸

最小線寬/線距：0.07mm/0.06mm

電磁膜：2面

: 型號：RM02C00247A

層數：2

板厚：0.12mm

材料：雙面無膠電解材料

銅厚：1/3 OZ

表面處理：沉金1微英寸

最小線寬/線距：0.07mm/0.07mm

電磁膜：2面

特點：產品都經過100%燒錄測試
