FPC鉆導通孔-雙面FPC制造工藝
柔性FPC印制板的通孔與剛性印制板一樣也可以用數控鉆孔，但不適用于卷帶雙面金屬化孔電路的孔加工。隨著電路圖形的高密度化和金屬化孔的小孔徑化，加上數控鉆孔的孔徑有一定界限，現在許多新的鉆孔技術已付實際應用。這些新的鉆孔技術包括等離子體蝕孔、激光鉆孔、微小孔徑的沖孔、化學蝕孔等，這些鉆孔技術比數控鉆孔更容易滿足卷帶工藝的成孔要求。
柔性FPC印制板的通孔與剛性印制板一樣也可以用數控鉆孔，但不適用于卷帶雙面金屬化孔電路的孔加工。隨著電路圖形的高密度化和金屬化孔的小孔徑化，加上數控鉆孔的孔徑有一定界限，現在許多新的鉆孔技術已付實際應用。這些新的鉆孔技術包括等離子體蝕孔、激光鉆孔、微小孔徑的沖孔、化學蝕孔等，這些鉆孔技術比數控鉆孔更容易滿足卷帶工藝的成孔要求。

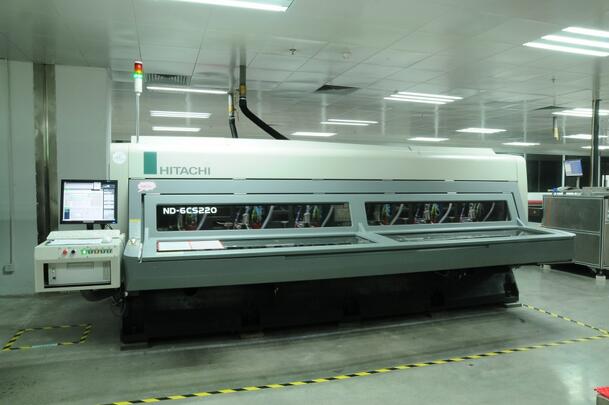

數控鉆孔
雙面柔性FPC印制板中通的鉆孔現在大部分仍然是用數控鉆床鉆孔，數控鉆床與剛性印制板使用的數控鉆床基本上相同，但鉆孔的條件有所不同。由于柔性印制板很薄，能夠把多片重疊鉆孔，如果鉆孔條件良好的話可以把10～15片重疊在一起進行鉆孔。墊板和蓋板可以使用紙基酚醛層壓板或玻纖布環氧層壓板，也完全可以使用厚0．2～0．4mm的鋁板。柔性FPC印制板所用鉆頭市場上有售，剛性印制板鉆孔用的鉆頭及銑外形用的銑刀也可以用于柔性印制板。鉆孔、銑覆蓋膜和增強板的外形等的加工條件基本相同，但由于柔性印制板材料所使用的膠黏劑柔軟，所以十分容易附著在鉆頭上，需要頻繁地對鉆頭狀態進行檢驗，而且要適當提高鉆頭的轉速。對于多層柔性印制板或多層剛?cè)嵊≈瓢宓你@孔要特別細心。
ps:部分圖片來源于網絡，如有侵權，請聯系我們刪除
