設計和區別剛性和柔性軟板時需要考慮什么？

文章來源：百能網作者：龔愛清查看手機網址

掃一掃！

掃一掃!

人氣：10061發布日期：2016-11-02 09:22【大中小】

如今，PCB、軟板廣泛的應用在各行各業。從通訊設備到醫療用器械，從小巧的手機到翱翔在太空中的天宮神舟皆有PCB的身影，其自身種類也多種多樣。

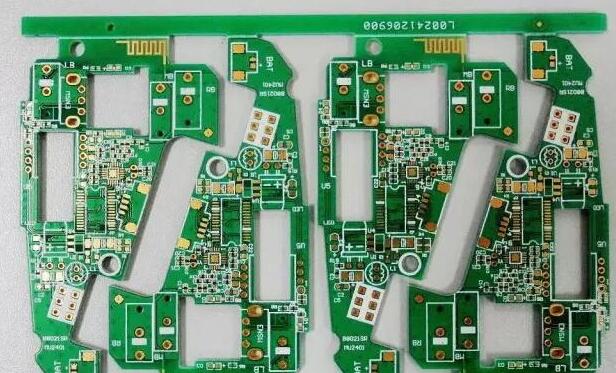

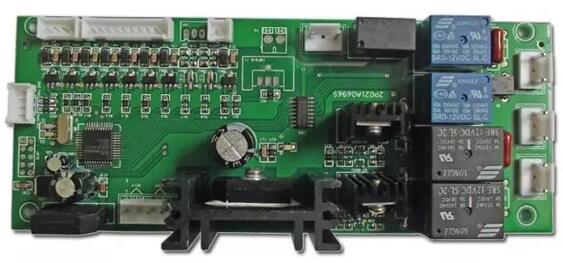

剛性線路板
PCB( Printed Circuit Board)，中文名稱為印制電路板，又稱印刷線路板，是重要的電子部件，是電子元器件的支撐體，是電子元器件電氣連接的載體。由于它是采用電子印刷術制作的，故被稱為"印刷"電路板。

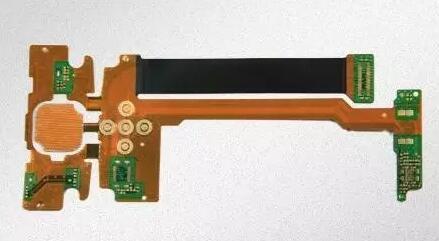

軟板
FPC又稱"軟板"（Flexible Printed Circuit Board），是用柔性的絕緣基材制成的印刷電路。軟板提供優良的電性能，能滿足更小型和更高密度安裝的設計需要，也有助于減少組裝工序和增強可靠性。
軟板是滿足電子產品小型化和移動要求的唯一解決方法。可以自由彎曲、卷繞、折疊，可以承受數百萬次的動態彎曲而不損壞導線，可依照空間布局要求任意安排，并在三維空間任意移動和伸縮，從而達到元器件裝配和導線連接的一體化；柔性電路板可大大縮小電子產品的體積和重量，適用電子產品向高密度、小型化、高可靠方向發展的需要。

因?yàn)橛猛静煌?，故此剛性和柔性的軟板在設計的時候，也是不一樣的，那么，在設計的時候，需要考慮哪些因素呢？
柔度
使用較薄的層壓板和較寬的導線，可以更好地提高其承受更多循環彎曲的可能性。對于大量的彎曲循環，單面柔性PCB通常顯示了更好的性能。
焊盤
在焊盤的周圍，有一個從柔性材料到剛性材料的變化，這個區域容易使導體破損。因此，焊盤應避免出現在容易產生彎曲的區域。
導線
相比而言，柔性PCB散熱能力較差，故此導線要有足夠的寬度。
形狀
內角要用圓形的，否則會引起板的撕裂。在鍍通孔或元器件安裝孔處終止的導線，應該平滑地過搜到焊盤中，任何從直線到象角或不同線寬的變化，必須盡可能的平滑過渡。尖角會使應力自然集中，引起導線故障。

總之，在設計的時候，以下幾點需要記住：
1．柔性印制電路的三維空間很重要，因?yàn)閺澢腿嵝缘膽?yīng)用可以節省空間并減少板層。
2．與剛性板相比，柔性板對公差的要求較低，允許更大的公差范圍。
3．因?yàn)閮梢砜梢詮澢?，它們被設計的比要求的稍微長一些。
