一座城市的的建立，鋼筋水泥是骨架，而在微觀的電子電路世界里，除了焊錫等焊接技術外，點膠是應用最廣的縫接方法。比如，最近很熱門的指紋識別模組，以及與它“親緣”關系很近的攝像頭模組生產。接下來，指紋識別柔性電路板小編為您揭秘這兩種模組的組裝過程，點膠的過程環節以及重要性。

指紋識別模組封裝中的點膠環節

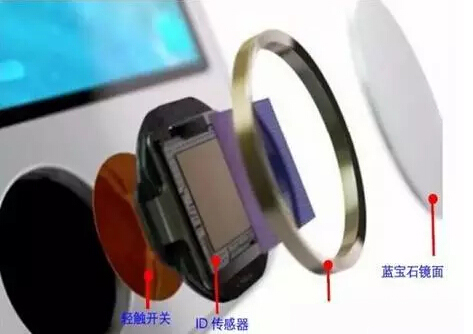

現階段指紋識別分為正面接觸、背面接觸、正面滑動、背面滑動四種解決方案，其中以iPhone5s的正面接觸為例，在輕觸開關、ID傳感器、驅動環、藍寶石鏡面等環節都需要點膠工藝的參與。

據介紹，常見點膠工序首先是在芯片四周點UnderFill膠，提高芯片可靠性;然后再在FPC上貼片IC點UnderFill膠或UV膠，起包封補強作用。最后是FPC上的金手指點導電膠程序。

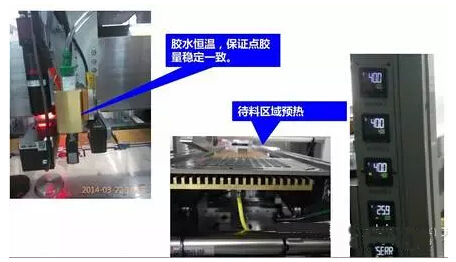

而第二步則是要將拼板整板點膠完之后再鐳射切割成小板，然后再鐳射切割成小板貼裝到FPC上測試之后再點膠。

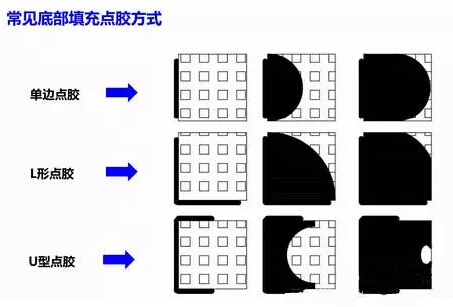

再接下來則是底部填充點膠，而這其中又分為單邊點膠、L形點膠、U型點膠三種方式。其中的工藝要求是芯片四邊均進行膠水填充、側面單邊溢膠距離<0.4mm、芯片高度0.85mm,上表面無膠水污染等要求。

攝像頭模組封裝中的點膠環節

而在應用更為廣闊的攝像頭模組封裝生產過程中，點膠的運用也更為廣闊和多元。

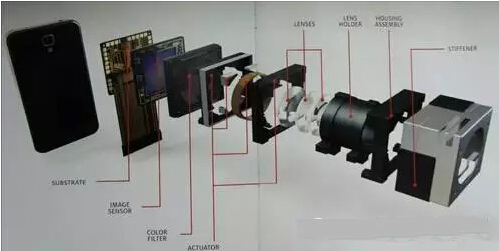

現階段攝像頭模組的封裝有CSP和COB兩種模式，攝像頭模組中需點膠的工序有8-11個，包括有UV膠、熱固化膠、快干膠等環節。比如在CSP中有螺紋膠和黑膠，COB中除開CSP中的兩種點膠要求外，還有ACF膠、UV膠等點膠環節。
