柔性電路板設計實務之模合及線路分析

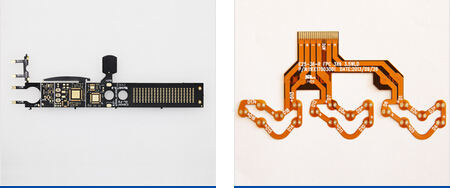

柔性電路板實際設計需要進行尺寸精確度與機械性模合，確認所有端子點使用相同的連接器設計，并進行個別線路引腳清單的確認。同時要確認所有應該避免接觸的近接點，包括線路重新配置與調整旋轉方向等處理。
要清楚規劃組裝元件連接柔性電路板、構裝的順序，它會影響到線路板設計結構。如果線路設計需要先進行次級組裝后再組立到外殼，柔性電路板還需要在進入外殼后再進行額外的內部連接器組裝，這種設計就不是最佳布局。設計同時也應該要考慮修補或使用的場合需求，如果硬體必須具有位置更換能力，柔性電路板就不應該深埋內部。
依據線路類型與布局來分析線路清單與再組裝，典型的線路類型是高電流、敏感性、遮蔽性與阻抗控制等。其布局安排會確認互連的線路圖形：是在何處開始、朝向何處走，這些線路圖形限定了整體柔性電路板的設計。CAD軟體中的自動布線程序可以依據線路清單直接產生線路比較好的絕緣設計、選擇性使用比較厚的銅皮以利電源運作等等。使用電腦固然好，而應用常識也相當重要，如此的組合可有助于產生更有效的設計。
ps:部分圖片來源于網絡，如有侵權，請聯系我們刪除
