柔性線路板廠家解析如何制作天線板

文章來源：工程部作者：李希勇查看手機網址

掃一掃！

掃一掃!

人氣：8205發布日期：2015-05-06 08:42【大中小】

手機天線FPC相對來說還是一個比較新的項目，生產工藝還相當不成熟（介于硬板和軟板之間，相應的油墨等周邊配套也還沒有人愿意花精力去開發），而且現每家工藝流程都不一樣。請看柔性線路板廠家-贛州深聯如何制作手機天線fpc的吧！

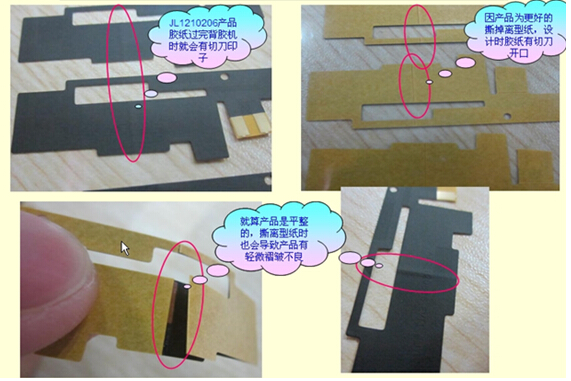

柔性線路板廠家

還有要不要上載板，怎么上載板也是各顯神通。上載板要人，還要印膠水，不上載板的板皺褶的問題又解決不了，良率上不去。沒有人去想可否開發新的工藝或材料。
柔性線路板線路的做法同樣有絲網印刷線路，濕膜曝光線路，干膜曝光線路。效率和成本顯而易見。天線FPC基本是大銅皮，即使FM天線也有0.20/0.20mm的線粗線距。現在技術人員缺乏，記得90年代末，我們雙面游戲機板/電子表板都是做絲印線路，并且綁定效果良好。關鍵要曬網技術過關，絲印人員技術過硬。絲印線路油墨是風干型的，無須烘烤。如果走絲印工藝效率會大大提升，成本相應也會下降。
要不要鉆孔，或者鉆那些孔，天線板在做結構設計的時候很多是不需要孔的，做孔的目的是為了去掉應力防止起翹。設計成槽孔其實效果更好。關鍵看怎樣同客戶溝通。其實客戶沒什么所謂，如果你能做的效果更好他們肯定會按你的工藝去設計。
阻焊的做法無非是手印還是機印，無論手印還是機印都不是關鍵，關鍵是工藝管控能力。天線板因?yàn)楸。?.07mm左右），顏色特別敏感，如果工藝參數管控不力，一批板幾種顏色是不可避免的了。阻焊工藝的難點還是滲油的控制。對工程拼版設計，生產現場經驗都有心得的話，還是可以取得相當好的成績的。
天線板制作考慮因素，一是考慮到效率，二是考慮到品質，最主要的還是安全問題。最主要的關鍵看采用哪種工藝和哪種設備。
