FPC生產廠家話說可彎折fpc油墨
眾所周知，fpc線路板可彎折，而fpc上也是需要印油的，我們的剛性線路板上的油墨有時也會出現爆邊的風險存在，那么fpc電路板上應該用哪種油墨才能避免此類情況呢？別擔心，看下fpc生產廠家怎么說~
隨著3C電子產品的應用越來越廣,而且軟性電路板與硬板的結合，可以取代傳統連接器，不但大大降低手機的設計高度與減輕重量，更提高電路的穩定性?，F(xiàn)行軟性電路板上用來保護排線油的PI Cover Layer(覆蓋膜)，已可被優質耐撓折的軟板墨所取代，這樣一來又可以大大降低手機的成本。
軟板制程上一直有個困擾軟板研發工程師的老問題，那就是軟板與硬板接合處，常常會在凹折幾次后就斷裂，造成良率無法提高的現像。問題就是出在使用的防焊油墨這里出了問題，因?yàn)樵谧罱鼛啄旰芏嘤舶鍙S(chǎng)轉型成軟板廠，但是由于經驗跟習慣的關系，還是習慣用適用于硬式電路板的防焊油墨，但是這里就有一個問題，因?yàn)檫@種硬板油墨不夠軟，延展性不夠好，所以板子一彎折就開裂了。而好的軟板油墨是以環氧樹脂做基材，雖然經過耐高溫烘烤，但油墨依然是軟質的，有著極強的延展性，在彎折時，它會順著基材的彎曲度延展，不會出現開裂或割斷排線的現象。軟性油墨還有一個新趨勢，就是取代高價的 PI 覆蓋膜以大幅降低成本。

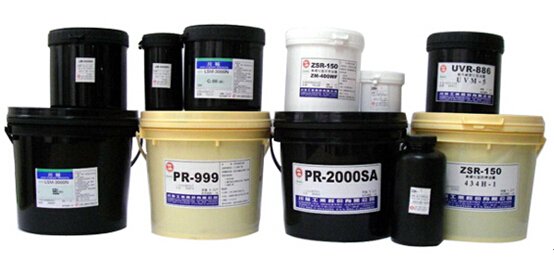

軟板油墨是屬于熱固型軟膠軟墨，除了有阻焊的功能外，也具備表面散熱的特性。當用來取代PI覆蓋膜時，軟性油墨會充份的包裹住軟排線，讓排線在彎折的時候有軟性油墨的延展保護不會斷裂。而其散熱特性，可把電流通過電路時候產生的熱能借由油墨從表層散去，這樣就可以提高線路的訊號穩定性。
ps:部分圖片來源于網絡，如有侵權，請聯系我們刪除
