柔性線路板對水平線的需求
眾所周知，柔性線路板的特點就是：薄、軟、面積小，這三個特點要求FPC廠家水平線必須具備特別的功能。有傳統設備維修經驗的人都知道，水平線最容易發生故障的就是薄、軟、小板，這類型的板很容易發生板掉、卡板、行轆卷板以及損壞板等異常情況，如何避免這些情況，下面我為大家介紹下柔性線路板對水平線的需求：

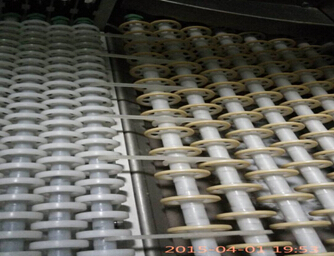

1、傳動行轆
行轆軸距離25毫米，行轆的直徑是32毫米，從中可以發現，傳動行轆的行轆片是連在一起的，中間沒有空隙，所以不會掉板、卡板，行轆傳動齒輪齒距小，行轆轉動時跳動小，板子可以平穩通過，在缸與缸連接口無法安裝行轆桿時，可以采用連接片傳送，板很薄時采用帶頭板牽引方式。
2、噴淋系統
噴淋系統也是柔性線路板生產設備設計的難點，化學藥水需要達到一定的流量，壓力有不能很大，壓力大容易損壞板子，現設計使用水浴浸泡形式，也就是整個行轆全部浸泡在藥水中，板子從行轆上通過就可以達到生產工藝要求。
3、磨板機
磨板機更是柔性線路板生產的難點，那么軟、薄的板怎么通過800#磨刷的打磨，傳統設備一定會把板子卷在磨刷上，而柔性線路板采用非常神奇的辦法，使用光面耐磨皮帶輔助打磨，皮帶在磨刷的上面帶動板子前進，磨刷在下方打磨板子，到第二段時，磨刷在上方，光面耐磨皮帶在下方。
ps:部分圖片來源于網絡，如有侵權，請聯系我們刪除
